Светильник подвесной ЖСУ17, РСУ17
| Напряжение, В : |
220 +10% |
| Номинальная частота, Гц : |
50 |
| Климатическое исполнение : |
У1,ХЛ1 |
| Габаритные размеры : |
385x285x465 | |
 | Назначение: Улицы, дороги, площади с высокой, средней и малой интенсивностью движения транспорта, территории железнодорожных станций.
Тип источника света: ДНаТ 70,100,150,250; ДРЛ 125, 250; ДРИ 70,100,150,250;
Конструкция
- Корпус оптического отсека и крышка отсека ПРА изготовлены методом глубокой вытяжки из листовой стали и окрашены порошковой эмалью.
- Отражатель изготовлен из алюминиевого проката и альзакирован для ЖСУ17 или из стального проката алюминированный для РСУ17.
- Защитное стекло из светостабилизированного поликарбоната.
- ПРА установлен на съемной пластине.
- Уплотняющая прокладка из войлока.
- Мод. 001 - с защитным стеклом.
- Мод. 002 - без защитного стекла.
- Мод. 003- крепление на брус 80x100 мм (для РЖД).
- Узел крепления имеет возможность поворота на 90 градусов.
- Патрон закреплен на скобе.
- Климатическое исполнение: У1,ХЛ1.
 |
 |
| Рис. 1 |
Рис. 2 |
 |
 |
| Рис. 3 |
Рис. 4 |
ПРЕИМУЩЕСТВА:
- Светильник вандалоустойчив.
- Отражатель устойчив к воздействию окружающей среды, сохраняет светотехнические параметры в процессе эксплуатации.
- Защитное стекло ударопрочно и устойчиво к воздействию ультрафиолета.
- Светильник прост и удобен в обслуживании.
|
Установка и обслуживание
- Светильники должны устанавливаться на несущем тросе диаметром 6...12,5 мм. Рекомендуемая высота установки 6-8 м.
- Для замены лампы открыть замок, крепящий прозрачное защитное стекло. Защитное стекло примет вертикальное положение и откроет доступ к патрону и лампе.
- Для осмотра светильника необходимо открыть замок соединяющий корпус и крышку. Корпус опустится и обеспечит доступ к дросселю, ИЗУ, конденсаторам, клеммным колодкам и монтажным проводам.
- Сборку светильника производить в обратной последовательности.
- Мод. 003 устанавливается на брус сечением 80x100 мм.
Технические параметры светильников
| Наименование |
Коэффициент мощности, не менее |
Тип лампы |
Ном.мощность лампы, Вт |
Патрон |
КПД %, не менее |
Макс. коэфф. использования по освещенности |
Тип кривой силы света |
Ст. защиты IP опт. отсека |
Ст. защиты IP отсека ПРА |
Масса, кг |
| ЖСУ17-70-001/002 |
0,85 |
ДНаТ |
70 |
Е27 |
65 |
0,32 |
широкая осевая |
IP53/IP23 |
IP23 |
6,4 |
| ЖСУ17-100-001/002 |
0,85 |
ДНаТ |
100 |
Е40 |
65 |
0,33 |
широкая осевая |
IP53/IP23 |
IP23 |
6,6 |
| ЖСУ17-150-001/002 |
0,85 |
ДНаТ |
150 |
Е40 |
65 |
0,35 |
широкая осевая |
IP53/IP23 |
IP23 |
7 |
| ЖСУ17-250-001/002 |
0,85 |
ДНаТ |
250 |
Е40 |
65 |
RS=0.27 KS=0.40 |
широкая боковая |
IP53/IP23 |
IP23 |
7,5 |
| РСУ17-125-001/002/00З |
0,85 |
ДРЛ |
125 |
Е27 |
65 |
RS=0.33 KS=0.28 |
широкая боковая |
IP53/IP23 |
IP23 |
6,3 |
| РСУ17-250-001/002/00З |
0,85 |
ДРЛ |
250 |
Е40 |
65 |
0.32 |
широкая осевая |
IP53/IP23 |
IP23 |
6,5 |
| ГСУ17-70-001/00З |
0,85 |
ДРИ |
70 |
Е27 |
68 |
0,33 |
широкая осевая |
IP53 |
IP23 |
6,4 |
| ГСУ17-100-001/00З |
0,85 |
ДРИ |
100 |
Е27 |
68 |
RS=0.35 KS=0.27 |
широкая боковая |
IP53 |
IP23 |
6,6 |
| ГСУ17-150-001/00З |
0,85 |
ДРИ |
150 |
Е27 |
68 |
RS=0.35 KS=0.27 |
широкая боковая |
IP53 |
IP23 |
7 |
| ГСУ17-250-001/003 |
0,85 |
ДРИ |
250 |
Е40 |
65 |
RS=0.34 KS=0.26 |
широкая боковая |
IP53 |
IP23 |
7,5 |

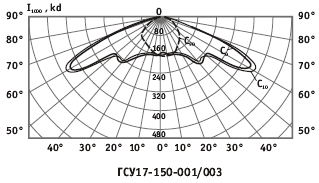

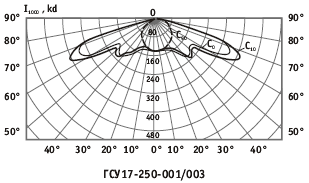

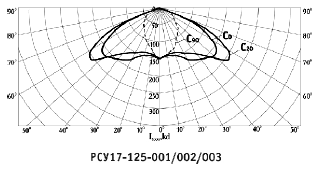

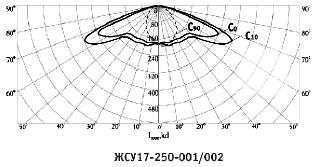

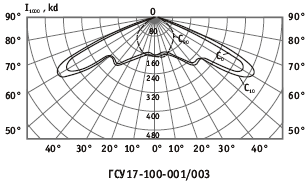

Кривые распределения силы света
|
|
|
|
|
