| Главная > Каталог продукции > ООО «БЛ ТРЕЙД» (продукция торговых марок GALAD и OPORA ENGINEERING) > Подвесные светильники > Светильники ЖКУ 08 |
Светильники ЖКУ 08
| Напряжение, В : |
220 +10% |
| Номинальная частота, Гц : |
50 |
| Климатическое исполнение : |
У1, ХЛ1 |
| Габаритные размеры : |
580(685)х340х390(300) | |
 | Назначение: Улицы и дороги со средней и слабой интенсивностью движения транспорта, железнодорожные станции и платформы, территории дворов, школ и детских садов.
Тип источника света: ДНаТ 150,250; ДРЛ 125,250; ДРИ 150,250; ЛОН 300
Конструкция
- Корпус и панель изготовлены методом глубокой вытяжки из стального проката.
- Отражатель штампованный алюминиевый альзакированный для ЖКУ и ЖСУ или штампованный стальной алюминированный для РКУ,РСУ.
- Узел крепления на кронштейн излитого под давлением алюминия.
- Узлы подвеса на трос и брус - из штампованных стальных пластин, имеет возможность поворота на 90°.
- ПРА установлен на откидной стальной пластине.
- Мод. 001/003 с защитным стеклом.
- Мод. 002/004 без защитного стекла.
- Подвесной светильник мод. 003 - крепление на брус 80x100 мм (для РЖД).
- Защитное стекло из светостабилизированного полиметилметакрилата.
- Уплотнение - резиновая прокладка.
- Степень защиты светильника IP53.
- Климатическое исполнение: У1,ХЛ1.
ПРЕИМУЩЕСТВА:
- Корпус окрашен атмосферостойкой эмалью, предохраняющей от коррозии.
- Отражатель устойчив к воздействиям окружающей среды и сохраняет параметры в процессе эксплуатации.
- Защитное стекло не подвержено воздействию ультрафиолета.
- ПРА заменяется быстро и легко.
- Светильник прост и удобен в обслуживании. Имеется подвесная модификация.
|
Установка и обслуживание
- Светильники ЖСУ08, РСУ08 мод.001, 002 рекомендуется устанавливать на несущем тросе диаметром 6-12,5 мм. Светильники ЖСУ08, РСУ08 мод. 003 рекомендуется устанавливать на брус сечением 80x100 мм. Светильники ЖКУ08, РКУ08 рекомендуется устанавливать на Г-образных кронштейнах опор под углом 15° - 20° к горизонту. Диаметр трубы оголовника кронштейна - 48 мм. Высота установки светильников 6-10 м.
- Для технического осмотра и замены лампы светильника необходимо открыть замки, соединяющие защитное стекло с корпусом. Защитное стекло примет вертикальное положение. Это обеспечит свободный доступ к патрону с лампой.
- Для технического обслуживания светильников необходимо вывернуть специальный винт, соединяющий корпус и панель с комплектующими деталями. Панель примет вертикальное положение. Это обеспечит доступ к дросселю, ИЗУ, конденсаторам, клеммным колодкам с монтажными проводами.
- Сборку светильника производить в обратной последовательности.
Технические параметры светильников
| Наименование |
Коэффициент мощности, не менее |
Тип лампы |
Ном.мощность лампы, Вт |
Патрон |
КПД %, не менее |
Макс. коэфф. использования по освещенности |
Тип кривой силы света |
Степень защиты, IP |
Масса, кг |
| ЖСУ08-150-001/002 |
0,85 |
ДНаТ |
150 |
E40 |
65 |
0,35 |
широкая осевая |
IP53/IP23 |
10 |
| ЖСУ08-250-001/002 |
0,85 |
ДНаТ |
250 |
E40 |
65 |
0,34 |
широкая осевая |
IP53/IP23 |
10,3 |
| РСУ08-125-001/002/003 |
0,85 |
ДРЛ |
125 |
E27 |
65 |
0,33 |
широкая осевая |
IP53/IP23 |
6,7 |
| РСУ08-250-001/002/003 |
0,85 |
ДРЛ |
250 |
E40 |
65 |
0.30 |
широкая осевая |
IP53/IP23 |
9,5 |
| ЖКУ08-150-001/002 |
0,85 |
ДНаТ |
150 |
E40 |
65 |
0,35 |
широкая осевая |
IP53/IP23 |
10 |
| ЖКУ08-250-001/002 |
0,85 |
ДНаТ |
250 |
E40 |
65 |
0.34 |
широкая осевая |
IP53/IP23 |
11 |
| РКУ08-125-001/002 |
0,85 |
ДРЛ |
125 |
E27 |
65 |
0.33 |
широкая осевая |
IP53/IP23 |
6,7 |
| РКУ08-250-003/004 |
0,85 |
ДРЛ |
250 |
Е40 |
65 |
0,3 |
широкая осевая |
IP53/IP23 |
9,7 |
| ГКУ08-150-001 |
0,85 |
ДРИ |
150 |
Е27 |
73 |
RS=0.46 KS=0.26 |
широкая боковая |
IP53 |
10 |
| ГКУ08-250-001 |
0,85 |
ДРИ |
250 |
E40 |
70 |
0.33 |
широкая осевая |
IP53 |
11 |
| ГСУ08-150-001/003 |
0,85 |
ДРИ |
150 |
Е27 |
73 |
RS=0.46 KS=0.26 |
широкая боковая |
IP53 |
10 |
| ГСУ08-250-001/003 |
0,85 |
ДРИ |
250 |
Е40 |
70 |
0.33 |
широкая осевая |
IP53 |
10,3 |

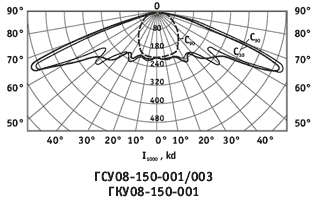

Кривые распределения силы света
|
|
|
|
|
