Светильник уличный консольный «Антарес» ЖКУ29, РКУ29
| Напряжение, В : |
220 ± 10% |
| Номинальная частота, Гц : |
50 |
| Климатическое исполнение : |
У1, УХЛ1 |
| Габаритные размеры : |
755x306x275 (с выпуклым стеклом),
745x206x185 (открытый вариант),
755x306x185 (с плоским стеклом) | |
 | Назначение: Светильники серии РКУ29 и ЖКУ29 «Антарес» предназначены для освещения улиц , дорог, площадей, пешеходных переходов, транспортных туннелей и т. п.
Тип источника света: ДРЛ 250; ДНаТ 150,250
Конструкция
- Светильник состоит из электротехнического и светотехнического отсеков.
- Корпус светотехнического отсека выполнен из листовой стали методом глубокой формовки. Отражатель выполнен из формованного листового анодированного алюминия высокой чистоты фирмы «Alanod».
- Корпус электротехнического отсека выполнен из ударопрочного температуростойкого стеклопластика- полиэстра.
- Металлические части окрашены порошковой полиэфирной краской.
- Модификация:
- 007 – с защитным стеклом из поликарбоната;
- 008 – открытый вариант ( без защитного стекла);
- 009 – с плоским закаленным стеклом.
 |
 |

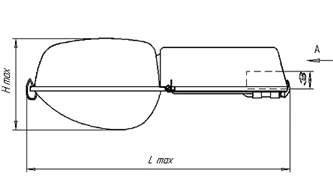

| Рис. 1 |
Рис. 2 |
ПРЕИМУЩЕСТВА:
- Электрический монтаж светильника выполнен на съемной плате, что обеспечивает удобство в эксплуатации и обслуживании.
- Защитное стекло ударопрочно и не подвержено воздействию ультрафиолета.
- Порошковая полиэфирная краска обладает высокой стойкостью к ультрафиолетовому излучению, позволяет получить высокую антикоррозийную защиту и сохранить внешний вид в течении всего срока службы светильника.
|
Установка и обслуживание
- Светильники устанавливаются на Г-образных кронштейнах опор Ø48мм под углом 15-20 градусов к горизонту.
- Высота установки 8-12м.
- Для технического обслуживания необходимо открыть два замка с торцовой части, оптический отсек с корпусом примет вертикальное положение, это обеспечит свободный доступ к электрическому отсеку.
- Для замены лампы в 007 модификации необходимо открыть защелку, а 009 модификации – 3 защелки, стекло примет вертикальное положение.
Технические параметры светильников
| Наименование |
Коэффициент мощности, не менее |
Тип лампы |
Ном.мощность лампы, Вт |
Патрон |
КПД %, не менее |
Тип кривой силы света |
Ст. защиты IP опт. отсека |
Ст. защиты IP отсека ПРА |
Масса, кг |
| РКУ29-250-007У1 |
0,85 |
ДРЛ |
250 |
Е40 |
60 |
полуширокая |
IP54 |
IP23 |
6,5 |
| РКУ29-250-008У1 |
0,85 |
ДРЛ |
250 |
E40 |
65 |
полуширокая |
IP23 |
IP23 |
6 |
| РКУ29-250-009У1 |
0,85 |
ДРЛ |
250 |
E40 |
60 |
полуширокая |
IP54 |
IP23 |
6.5 |
| ЖКУ29-150-007УХЛ1 |
0.85 |
ДНаТ |
150 |
E40 |
65 |
широкая |
IP54 |
IP23 |
6.5 |
| ЖКУ29-150-008УХЛ1 |
0,85 |
ДНаТ |
150 |
Е40 |
70 |
широкая |
IP23 |
IP23 |
6 |
| ЖКУ29-150-009УХЛ1 |
0.85 |
ДНаТ |
150 |
Е40 |
65 |
широкая |
IP54 |
IP23 |
6.5 |
| ЖКУ29-250-007УХЛ1 |
0,85 |
ДНаТ |
250 |
Е40 |
65 |
широкая |
IP54 |
IP23 |
7,5 |
| ЖКУ29-250-008УХЛ1 |
0,85 |
ДНаТ |
250 |
Е40 |
70 |
широкая |
IP23 |
IP23 |
7,0 |
| ЖКУ29-250-009УХЛ1 |
0,85 |
ДНаТ |
250 |
Е40 |
65 |
широкая |
IP54 |
IP23 |
7,5 |
Кривые распределения силы света
|
|
|
|
|
