Светильник консольный «Пегас» РКУ02, ЖКУ02
| Напряжение, В : |
220 +/- 10: |
| Номинальная частота, Гц : |
50 |
| Климатическое исполнение : |
У1, УХЛ1 |

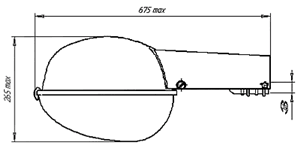

| Габаритные размеры : |
675х300х265 | |
 | Назначение: Светильник предназначен для функционального освещения улиц, площадей, строительных площадок и пешеходных переходов.
Тип источника света: ДРЛ 125, 250; ДНаТ 70, 100
Конструкция
- Корпус изготовлен из листовой стали методом глубокой формовки и окрашен порошковой полиэфирной краской. Основание штампованное, с порошковым покрытием. Защитное стекло из светостабилизированного поликарбоната. Модификация 003 – со стеклом, 004 – без стекла.
- Степень защиты отсека ПРА IP23
- Климатическое исполнение У1, УХЛ1
 |
 |
| Рис. 1 |
Рис. 2 |
ПРЕИМУЩЕСТВА:
- Рекомендуемая высота установки 6-10 м.
- Устанавливаются на Г-образных кронштейнах опор диаметром 48 мм под углом 0-20 градусов к горизонту.
- Защитное стекло удерживается на трех защелках, отстегнув их, защитное стекло на специальном подвесе опустится и примет вертикальное положение, получим доступ в оптический отсек к лампе и патрону.
- Отвернув два специальных винта в задней части светильника и провернув корпус на шарнире, получим доступ в отсек ПРА и к узлу крепления на кронштейн.
- Сборку производить в обратном порядке.
|
Установка и обслуживание
- Корпус и основание не подвержены коррозии.
- Защитное стекло вандалопрочно и не изменяет параметров под воздействием ультрафиолета.
- Светильник прост и удобен в монтаже и обслуживании.
Технические параметры светильников
| Наименование |
Коэффициент мощности, не менее |
Тип лампы |
Ном.мощность лампы, Вт |
Патрон |
КПД %, не менее |
Тип кривой силы света |
Ст. защиты IP опт. отсека |
Ст. защиты IP отсека ПРА |
Масса, кг |
| РКУ02-125-003У1 |
0.53 |
ДРЛ |
125 |
E27 |
55 |
косинусная |
54 |
23 |
5.1 |
| РКУ02-125-004У1 |
0.53 |
ДРЛ |
125 |
E27 |
65 |
косинусная |
23 |
23 |
4.6 |
| РКУ02-250-003У1 |
0.53 |
ДРЛ |
250 |
E40 |
55 |
косинусная |
54 |
23 |
6.1 |
| РКУ02-250-004У1 |
0.53 |
ДРЛ |
250 |
E40 |
65 |
косинусная |
23 |
23 |
5.6 |
| ЖКУ02-70-003УХЛ1 |
0.85 |
ДНаТ |
70 |
E27 |
55 |
косинусная |
54 |
23 |
4.9 |
| ЖКУ02-70-004УХЛ1 |
0.85 |
ДНаТ |
70 |
E27 |
65 |
косинусная |
23 |
23 |
4.4 |
| ЖКУ02-100-003УХЛ1 |
0.85 |
ДНаТ |
100 |
E40 |
55 |
косинусная |
54 |
23 |
5.2 |
| ЖКУ02-100-004УХЛ1 |
0.85 |
ДНаТ |
100 |
E40 |
65 |
косинусная |
23 |
23 |
4.7 |
Кривые распределения силы света
|
|
|
|
|
