Светильник консольный «Альтаир» ЖКУ46, РКУ46
| Напряжение, В : |
220 +/- 10% |
| Номинальная частота, Гц : |
50 |
| Климатическое исполнение : |
У1, УХЛ1 |
| Габаритные размеры : |
600x290x225 | |
 | Назначение: Улицы и дороги со средней и малой интенсивностью движения транспорта, дворы, автостоянки, железнодорожные платформы.
Тип источника света: ДНаТ 50, 70, 100, 150; ДРЛ 80, 125
Конструкция
- Основание стальное с порошковым покрытием.
- Корпус - термостойкая ударопрочная пластмасса.
- Отражатель изготовлен из формированного листового анодированного алюминия фирмы "Аланод".
- Защитное стекло изготовлено из статостабилизационного поликарбоната.
- ПРА с патроном крепится на легкосъемной панели, которая соединяется с основанием через штепсельный разъем.
- Уплотняющая прокладка из кремнийорганической резины.
- Климатическое исполнение У1, УХЛ1.
- Узел крепления расположен на основании внутри корпуса.
 |
 |
| Рис. 1 |
Рис. 2 |
 |
 |
| Рис. 3 |
Рис. 4 |
ПРЕИМУЩЕСТВА:
- Корпус и основание не подвержены коррозии.
- Отражатель устойчив к воздействию окружающей среды. сохраняет заданные параметры в процессе всего срока эксплуатации.
- Защитное стекло вандалопрочно и не изменяет параметров под воздействием ультрафиолета.
- Светильник прост и удобен в монтаже и обслуживании.
- ПРА заменяется просто и быстро.
- Узел крепления не подвержен коррозии.
|
Установка и обслуживание
- Светильник устанавливается под углом 0-20 градусов к горизонту на Г-образных кронштейнах и торшерных опорах. Узел крепления обеспечивает установку светильника на трубу диаметром 48-60 мм. Высота установки светильника 6-8 метров.
- Для замены лампы и технического обслуживания ПРА открыть замок, удерживающий защитное стекло. Защитное стекло примет вертикальное положение. Это обеспечит свободный доступ к патрону, лампе и пластине с ПРА.
- Для замены легкосъемной пластины с ПРА необходимо открыть защитное стекло, слегка вытянуть пластину с ПРА, вывести из зацепления лепестки на пластине и корпусе. Поластина с ПРА примет вертикальное положение и обеспечит возможность снятия пластины с элементами ПРА.
- Сборку светильника производить в обратной последовательности.
Технические параметры светильников
| Наименование |
Коэффициент мощности, не менее |
Тип лампы |
Ном.мощность лампы, Вт |
Патрон |
КПД %, не менее |
Макс. коэфф. использования по освещенности |
Тип кривой силы света |
Степень защиты, IP |
Масса, кг |
| ЖКУ46-50-001 |
0,85 |
ДНаТ |
50 |
E27 |
75 |
0,32 |
широкая осевая |
IP 54 |
6,4 |
| ЖКУ46-70-001 |
0,85 |
ДНаТ |
70 |
E27 |
75 |
0,32 |
широкая осевая |
IP 54 |
6,5 |
| ЖКУ46-100-001 |
0,85 |
ДНаТ |
100 |
E40 |
75 |
0,32 |
широкая осевая |
IP 54 |
6,9 |
| ЖКУ46-150-001 |
0,85 |
ДНаТ |
150 |
E40 |
75 |
0,32 |
широкая осевая |
IP54 |
7,5 |
| РКУ46-80-001 |
0,85 |
ДРЛ |
80 |
E27 |
70 |
0,3 |
косинусная |
IP 54 |
6,4 |
| РКУ46-125-001 |
0,85 |
ДРЛ |
125 |
E27 |
70 |
0,3 |
косинусная |
IP 54 |
6,9 |

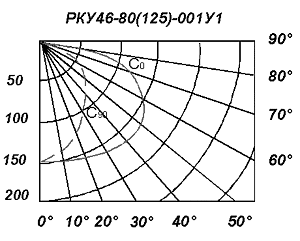

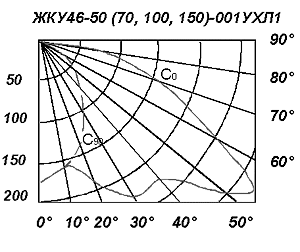

Кривые распределения силы света
|
|
|
|
|
