Светильник консольный «Селена» РКУ28, ГКУ28
| Напряжение, В : |
220 +10% |
| Номинальная частота, Гц : |
50 |
| Климатическое исполнение : |
У1,ХЛ1 |
| Габаритные размеры : |
645(615)х314х295 | |
 | Назначение: Для освещения улиц, дорог, площадей, АЗС, железнодорожных станций и платформ, территорий дворов, школ и детских садов.
Тип источника света: ДНаТ 70,100,150; ДРЛ 80,125; ДРИ 70,100,150
Конструкция
- Корпус изготовлен из листового алюминия.
- Кольцо из алюминиевого сплава.
- Мод. 001 -для установки на Г-образный кронштейн.
- Мод. 002 -для установки на торшерную опору.
- Консоль для исполнения 001 из алюминиевого сплава.
- Узел установки для исполнения 002 - труба и пластина из стали.
- Отражатель изготовлен из алюминиевого проката высокой чистоты.
- Защитное стекло из полиметилметакрилата.
 |

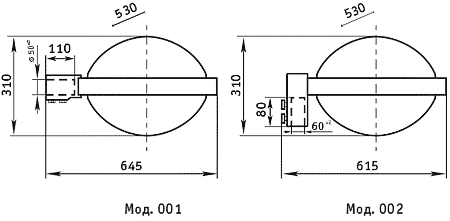

| Рис. 1 |
ПРЕИМУЩЕСТВА:
- Светильник имеет оригинальную декоративную форму.
- Мод.001 - крепление на кронштейн.
- Мод.002 - крепление на торшерную опору.
- Светильник не подвержен коррозии.
- Защитное стекло не подвержено воздействию ультрафиолета.
- Светильник прост и удобен в эксплуатации.
- ПРА крепится на отдельной панели, что позволяет легко и быстро его заменять.
- Отражатель легко откидывается без применения инструментов.
|
Установка и обслуживание
- Светильники исполнения 001 рекомендуется устанавливать на Г-образных кронштейнах опор под углом 15..20° к горизонту, диаметр трубы оголовника кронштейна - 48 мм. Светильники исполнения 002 - на вертикальную трубу опоры диаметром 60 мм. Рекомендуемая высота установки 6-8 м.
- Замена лампы: вывернуть на несколько витков три винта, которые удерживают скобы, соединяющие защитное стекло с алюминиевым кольцом. Повернуть скобы на 90°. Защитное стекло примет вертикальное положение. Заменить лампу.
- Замена элементов отсека ПРА: вывернуть на несколько витков три винта, которые удерживают скобы, соединяющие защитное стекло с алюминиевым кольцом. Повернуть скобы на 90°. Защитное стекло примет вертикальное положение, отвернуть три специальных винта соединяющих отражатель с алюминиевым кольцом, отражатель примет вертикальное положение, что обеспечит свободный доступ к элементам ПРА.
- Сборку производить в обратной последовательности.
Технические параметры светильников
| Наименование |
Коэффициент мощности, не менее |
Тип лампы |
Ном.мощность лампы, Вт |
Патрон |
КПД %, не менее |
Макс. коэфф. использования по освещенности |
Тип кривой силы света |
Степень защиты, IP |
Масса, кг |
| ЖКУ28-70-001/002 |
0,85 |
ДНаТ |
70 |
Е27 |
70 |
0,34 |
широкая осевая |
IP54 |
11,4 |
| ЖКУ28-100-001/002 |
0,85 |
ДНаТ |
100 |
Е40 |
70 |
0,34 |
широкая осевая |
IP54 |
11,6 |
| ЖКУ28-150-001/002 |
0,85 |
ДНаТ |
150 |
Е40 |
70 |
0,34 |
широкая осевая |
IP54 |
11,7 |
| РКУ28-80-001/002 |
0,85 |
ДРЛ |
80 |
Е27 |
68 |
0,34 |
широкая осевая |
IP54 |
11,1 |
| РКУ28-125-001/002 |
0,85 |
ДРЛ |
125 |
Е27 |
68 |
0,34 |
широкая осевая |
IP54 |
11,2 |
| ГКУ28-70-001/002 |
0,85 |
ДРИ |
70 |
Е27 |
70 |
0,35 |
широкая осевая |
IP54 |
11,4 |
| ГКУ28-100-001/002 |
0,85 |
ДРИ |
100 |
Е27 |
70 |
0,35 |
широкая осевая |
IP54 |
11,6 |
| ГКУ28-150-001/002 |
0,85 |
ДРИ |
150 |
Е27 |
70 |
0,35 |
широкая осевая |
IP54 |
11,7 |
Кривые распределения силы света
|
|
|
|
|
