Светильник консольный ЖКУ23

Напряжение, В :	220 +10%
Номинальная частота, Гц :	50
Климатическое исполнение :	У1,ХЛ1

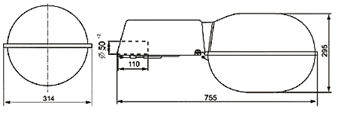

Габаритные размеры :	755x314x295

Назначение: Улицы, дороги, площади с высокой и средней интенсивностью движения транспорта (категории А и Б).
Тип источника света: ДНаТ 150,250,400; ДРЛ 250,400; ДРИ 150,250,400

Конструкция

Основание изготовлено из стального проката с порошковым покрытием.
Крышка из термостойкой ударопрочной пластмассы.
Корпус-отражатель изготовлен методом глубокой вытяжки из алюминиевого проката и альзакирован.
Защитное стекло из светостабилизированного поликарбоната.
Патрон установлен на отражателе.
Уплотняющая прокладка из войлока.
ПРА установлен на основании.
Модификация 001/003 с защитным стеклом.
Модификация 002/004 без защитного стекла.
Степень защиты отсека ПРА - IP23.
Климатическое исполнение: У1,ХЛ1.


Рис. 1	Рис. 2

Рис. 3

ПРЕИМУЩЕСТВА:

Светильник современного дизайна.
Применение корпуса-отражателя позволяет уменьшить количество деталей и снизить массу светильника.
Отражатель устойчив к воздействию окружающей среды, сохраняет светотехнические параметры в процессе эксплуатации Защитное стекло ударопрочно и устойчиво к воздействию ультрафиолета.
Светильник прост и удобен в обслуживании.
Светильник имеет широкую боковую кривую силы света, что позволяет использовать его для освещения улиц и дорог шириной до 40м.

Установка и обслуживание

Светильники рекомендуется устанавливать на Г-образных кронштейнах опор под углом 15-20° к горизонту. Диаметр трубы оголовника кронштейна 48 мм. Высота установки светильников 6-12 м.
Для технического обслуживания светильников необходимо открыть два замка в торцевой части. Оптический отсеке корпусом примет вертикальное положение. Это обеспечит свободный доступ к дросселю, ИЗУ, конденсаторам, клеммным колодкам с монтажными проводами, а также к деталям для крепления светильника на кронштейн опоры (скобам, болтам, гайкам).
Для замены лампы необходимо открыть два замка, крепящих стекло. Защитное стекло примет вертикальное положение. Это обеспечит свободный доступ к патрону и лампе.

Технические параметры светильников

Наименование	Коэффициент мощности, не менее	Тип лампы	Ном.мощность лампы, Вт	Патрон	КПД %, не менее	Макс. коэфф. использования по освещенности	Тип кривой силы света	Ст. защиты IP опт. отсека	Ст. защиты IP отсека ПРА	Масса, кг
ЖКУ23-150-001/002	0,85	ДНаТ	150	Е40	73	RS=0.43 KS=0.26	широкая боковая	IP54/IP23	IP23	6,5
ЖКУ23-250-001/002	0,85	ДНаТ	250	Е40	73	RS=0.42 KS=0.28	широкая боковая	IP54/IP23	IP23	7,5
ЖКУ23-250-003/004	0,85	ДНаТ	250	Е40	73	0,35	широкая осевая	IP54/IP23	IP23	7,5
ЖКУ23-400-001/002	0,85	ДНаТ	400	Е40	73	RS=0.41 KS=0.30	широкая боковая	IP54/IP23	IP23	8,5
РКУ23-250-001/002	0,85	ДРЛ	250	Е40	70	RS=0.38 KS=0.30	широкая боковая	IP54/IP23	IP23	6,1
РКУ23-250-003/004	0,85	ДРЛ	250	Е40	70	0.32	широкая осевая	IP54/IP23	IP23	6,1
РКУ23-400-001/002	0,85	ДРЛ	400	Е40	70	RS=0.36 KS=0.32	широкая боковая	IP54/IP23	IP23	7
ГКУ23-150-001	0,85	ДРИ	150	Е27	70	0.33	широкая осевая	IP54	IP23	6,5
ГКУ23-250-001	0,85	ДРИ	250	Е40	73	RS=0.46 KS=0.22	широкая боковая	IP54	IP23	7,5
ГКУ23-250-003	0,85	ДРИ	250	Е40	75	0.33	широкая осевая	IP54	IP23	7,5
ГКУ23-400-001	0,85	ДРИ	400	Е40	72	RS=0.41 KS=0.26	широкая боковая	IP54	IP23	8,5

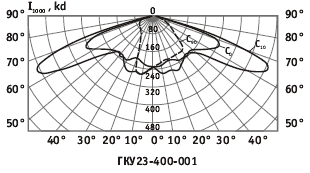

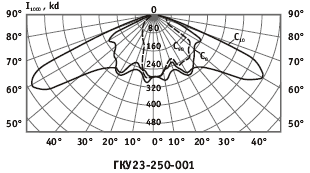

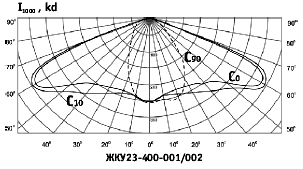

Кривые распределения силы света
