Светильник консольный «Гелиос» ЖКУ21
| Напряжение, В : |
220 +10% |
| Номинальная частота, Гц : |
50 |
| Климатическое исполнение : |
У1,ХЛ1 |
| Габаритные размеры : |
650x270x265 | |
 | Назначение: Улицы и дороги с высокой, средней и слабой интенсивностью движения транспорта, железнодорожные платформы и станции, территории дворов, школ и детских садов.
Тип источника света: ДНаТ 70,100,150,250; ДРЛ 80,125,250; ДРИ 70,100,150,250
Конструкция
- Основание из стального проката с порошковым покрытием.
- Корпус-крышка из термостойкой ударопрочной пластмассы.
- Отражатель изготовлен методом глубокой вытяжки из алюминиевого проката и альзакирован.
- Защитное стекло из светостабилизированного поликарбоната.
- Мод. 001/002-отражатель герметично соединен с защитным стеклом, степень защиты оптического отсека IP65;
- Мод. 003/004 - защитное стекло соединено с отражателем при помощи накидных замков, степень защиты оптического отсека IP54;
- Мод. 005/006 - защитное стекло отсутствует.
- Мод. 001/003/005 - широкая боковая КСС.
- Мод. 002/004/006 - широкая осевая КСС.
- Степень защиты отсека ПРА-IP23.
- Климатическое исполнение: У1,ХЛ1.
 |
 |
| Рис. 1 |
Рис. 2 |
 |
 |
| Рис. 3 |
Рис. 4 |
ПРЕИМУЩЕСТВА:
- Светильник имеет современный дизайн, прост и удобен в обслуживании.
- Применение корпуса-отражателя позволяет уменьшить количество деталей и снизить массу светильника.
- Отражатель устойчив к воздействию окружающей среды, сохраняет светотехнические параметры в процессе эксплуатации.
- Защитное стекло ударопрочно и устойчиво к воздействию ультрафиолета.
- Модификации 001,002 имеют степень защиты IP65, т.е. полностью пыле-водозащищены.
- Модификации 001,003 и 005 имеют широкую боковую кривую силы света, что позволяет применять их для освещения улиц и дорог шириной до 40м.
|
Установка и обслуживание
- Рекомендуемая высота установки светильников 6-10 м.
- Для технического осмотра светильника и монтажа комплектующих деталей необходимо открыть два замка в торцевой части светильника. Оптический отсек с корпусом примет вертикальное положение. Это обеспечит свободный доступ к дросселю, ИЗУ, конденсаторам, клеммным колодкам с монтажными проводами, а также к деталям для крепления светильника на кронштейн опоры (скобы, болты, гайки).
- Для замены лампы в светильниках со степенью защиты IP65(мод.001 и 002) необходимо проделать процедуру аналогичную описанной в предыдущем пункте, затем поворотом пружинной скобы освободить пластмассовый стакан с патроном и лампой. Вынуть стакан оптического отсека. Заменить лампу.
- Для замены лампы в светильниках со степенью защиты IP54 необходимо открыть два замка крепящих стекло. Стекло примет вертикальное положение, что обеспечит доступ к патрону и лампе.
- Сборку светильника производить в обратной последовательности.
Технические параметры светильников
| Наименование |
Коэффициент мощности, не менее |
Тип лампы |
Ном.мощность лампы, Вт |
Патрон |
КПД %, не менее |
Макс. коэфф. использования по освещенности |
Тип кривой силы света |
Ст. защиты IP опт. отсека |
Ст. защиты IP отсека ПРА |
Масса, кг |
| ЖКУ21-70-001/002 |
0,85 |
ДНаТ |
70 |
Е27 |
78/75 |
RS=0.48 KS=0.24/0,35 |
широкая боковая/осевая |
IP65 |
IP23 |
4,9 |
| ЖКУ21-100-001/002 |
0,85 |
ДНаТ |
100 |
Е40 |
77/74 |
RS=0.47 KS=0.25/0,35 |
широкая боковая/осевая |
IP65 |
IP23 |
5,1 |
| ЖКУ21-150-001/002 |
0,85 |
ДНаТ |
150 |
Е40 |
76/73 |
RS=0.46 KS=0.25/0,36 |
широкая боковая/осевая |
IP65 |
IP23 |
5,6 |
| ЖКУ21-250-001/002 |
0,85 |
ДНаТ |
250 |
Е40 |
75/72 |
RS=0.45 KS=0.26/0,36 |
широкая боковая/осевая |
IP65 |
IP23 |
6,9 |
| ЖКУ21-70-003(005)/004(006) |
0,85 |
ДНаТ |
70 |
Е27 |
75 |
RS=0.48 KS=0.24/0,35 |
широкая боковая/осевая |
IP53/IP23 |
IP23 |
4,9 |
| ЖКУ21-100-003 (005)/004(006) |
0,85 |
ДНаТ |
100 |
Е40 |
75 |
RS=0.47 KS=0.24/0,30 |
широкая боковая/осевая |
IP53/IP23 |
IP23 |
5,1 |
| ЖКУ21-150-003 (005)/004(006) |
0,85 |
ДНаТ |
150 |
Е40 |
74 |
RS=0.46 KS=0.25/0,36 |
широкая боковая/осевая |
IP53/IP23 |
IP23 |
5,6 |
| ЖКУ21-250-004/006 |
0,85 |
ДНаТ |
250 |
Е40 |
74 |
0.36 |
широкая осевая |
IP53/IP23 |
IP23 |
6,9 |
| РКУ21-80-004/006 |
0,85 |
ДРЛ |
80 |
Е27 |
70 |
0.32 |
широкая осевая |
IP53/IP23 |
IP23 |
4,7 |
| РКУ21-125-004/006 |
0,85 |
ДРЛ |
125 |
Е27 |
70 |
0.32 |
широкая осевая |
IP54/IP23 |
IP23 |
4,7 |
| РКУ21-250-003/005 |
0,85 |
ДРЛ |
250 |
Е40 |
68 |
RS=0.35 KS=0.26 |
широкая боковая |
IP54/IP23 |
IP23 |
5,9 |
| ГКУ21-70-001/003,002/004 |
0,85 |
ДРИ |
70 |
Е27 |
70 |
RS=0.40 KS=0.21/0,39 |
широкая боковая/осевая |
IP65/IP54 |
IP23 |
4,9 |
| ГКУ21-100-001/003,002/004 |
0,85 |
ДРИ |
100 |
Е27 |
70 |
RS=0.45 KS=0.25/0,38 |
широкая боковая/осевая |
IP65/IP54 |
IP23 |
5 |
| ГКУ21-150-001/003,002/004 |
0,85 |
ДРИ |
150 |
Е27 |
70 |
RS=0.43 KS=0.23/035 |
широкая боковая/осевая |
IP65/IP54 |
IP23 |
5,5 |
| ГКУ21-250-001,002/004 |
0,85 |
ДРИ |
250 |
Е40 |
70 |
RS=0.41 KS=0.25/0,38 |
широкая боковая/осевая |
IP65/IP54 |
IP23 |
6,9 |

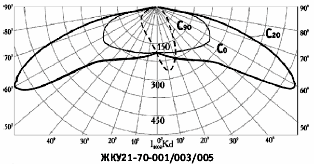

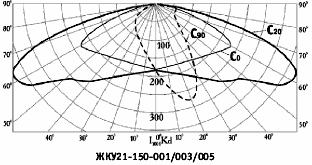

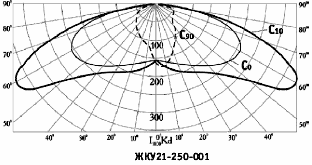

Кривые распределения силы света
|
|
|
|
|
