Светильник консольный «Орион» ЖКУ20, ГКУ20
| Напряжение, В : |
220 +10% |
| Номинальная частота, Гц : |
50 |
| Климатическое исполнение : |
У1,ХЛ1 |
| Габаритные размеры : |
722x285x306 | |
 | Назначение: Универсальный, выполненный в современном стиле консольный светильник со степенью защиты оптического отсека IP65. Для освещения улиц и дорог со средней и высокой интенсивностью движения транспорта, железнодорожных платформ и станций.
Тип источника света: ДНаТ 70,100,150,250; ДРИ 70,100,150,250
Конструкция
- Основание литое алюминиевое с порошковым покрытием. Узел крепления к кронштейну имеет возможность регулировки угла установки.
- ПРА установлен на стальной легко съемной панели.
- Корпус-крышка из термостойкой ударопрочной пластмассы.
- Отражатель изготовлен методом глубокой вытяжки из алюминиевого проката и альзакирован.
- Защитное стекло из светостабилизированного поликарбоната герметично соединено с отражателем.
- Степень защиты оптического отсека IP65, отсека ПPA - IP23 или IP44 (указывается при заказе).
- Климатическое исполнение: У1,ХЛ1.
ПРЕИМУЩЕСТВА:
- Светильник имеет современный дизайн.
- Отражатель устойчив к воздействию окружающей среды, сохраняет светотехнические параметры в процессе эксплуатации.
- Защитное стекло ударопрочно и устойчиво к воздействию ультрафиолета.
- Светильник прост и удобен в монтаже и обслуживании.
- Для замены лампы не требуется открывать оптический отсек.
- Герметичный оптический отсек (IP65) обеспечивает полную защиту от попадания влаги и пыли.
- ПРА установлен на отдельной пластине и легко снимается для замены.
- Универсальный консольно-торцевой узел крепления позволяет устанавливать светильник как на кронштейн, так и на торцевую опору.
- Переходной элемент позволяет устанавливать светильник на кронштейн и торцевую опору диаметром 60 мм.
- Широкая боковая кривая силы света позволяет использовать светильник для освещения очень широких улиц и дорог.
|
Установка и обслуживание
- Может устанавливаться на Г-образные кронштейны и торшерные опоры. Применение переходного элемента позволяет устанавливать на кронштейны и опоры диаметром 60 мм. Рекомендуемая высота установки светильников 6-10 м.
- Для технического обслуживания светильника необходимо открыть два замка в торцевой части. Корпус вместе с оптическим отсеком примет вертикальное положение. Это обеспечит свободный доступ к дросселю, ИЗУ, конденсаторам, клеммным колодкам с подключенными монтажными проводами.
- Для замены лампы необходимо поворотом пружинной скобы освободить пластмассовый стакан с патроном и лампой. Затем вынуть стакан из оптического отсека и заменить лампу.
- Сборку светильника проводить в обратной последовательности.
Технические параметры светильников
| Наименование |
Коэффициент мощности, не менее |
Тип лампы |
Ном.мощность лампы, Вт |
Патрон |
КПД %, не менее |
Макс. коэфф. использования по освещенности |
Тип кривой силы света |
Ст. защиты IP опт. отсека |
Ст. защиты IP отсека ПРА |
Масса, кг |
| ЖКУ20-70-001/011 |
0,85 |
ДНаТ |
70 |
Е27 |
72 |
RS=0.50 KS=0.25 |
широкая боковая |
IP65 |
IP23 |
6,1 |
| ЖКУ20-100-001/011 |
0,85 |
ДНаТ |
100 |
Е40 |
72 |
RS=0.48 KS=0.25 |
широкая боковая |
IP65 |
IP23 |
7 |
| ЖКУ20-150-001/011 |
0,85 |
ДНаТ |
150 |
Е40 |
72 |
RS=0.47 KS=0.25 |
широкая боковая |
IP65 |
IP23 |
8 |
| ЖКУ20-250-001 |
0,85 |
ДНаТ |
250 |
Е40 |
72 |
RS=0.46 KS=0.26 |
широкая боковая |
IP65 |
IP23 |
9 |
| ГКУ20-70-001/002/011/012 |
0,85 |
ДРИ |
70 |
Е27 |
70 |
RS=0.40 KS=0.21 |
широкая боковая/осевая |
IP65 |
IP23 |
7,3 |
| ГКУ20-100-001/002/011/012 |
0,85 |
ДРИ |
100 |
Е27 |
70 |
RS=0.45 KS=0.25 |
широкая боковая/осевая |
IP65 |
IP23 |
8 |
| ГКУ20-150-001/002/011/012 |
0,85 |
ДРИ |
150 |
Е27 |
70 |
RS=0.43 KS=0.23 |
широкая боковая/осевая |
IP65 |
IP23 |
8,5 |
| ГКУ20-250-001 |
0,85 |
ДРИ |
250 |
Е40 |
70 |
RS=0.41 KS=0.25 |
широкая боковая |
IP65 |
IP23 |
9,2 |

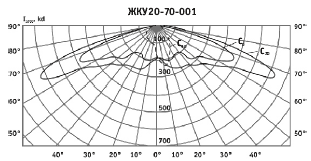

Кривые распределения силы света
|
|
|
|
|
