| Главная > Каталог продукции > ООО «БЛ ТРЕЙД» (продукция торговых марок GALAD и OPORA ENGINEERING) > Консольные светильники > Светильник консольный ЖКУ19, РКУ19 |
Светильник консольный ЖКУ19, РКУ19
| Напряжение, В : |
220 +10% |
| Номинальная частота, Гц : |
50 |
| Климатическое исполнение : |
У1,ХЛ1 |
| Габаритные размеры : |
826x740x600 | |
 | Назначение: Улицы, дороги, площади с высокой и средней интенсивностью движения транспорта.
Тип источника света: ДНаТ 250,400; ДРЛ 250,400; ДРИ 250,400
Конструкция
- Кольцо из алюминиевого литья.
- Корпус из листового алюминия.
- Консоль сварная из листовой стали.
- Отражатель изготовлен методом глубокой вытяжки из алюминиевого проката и альзакирован.
- ПРА установлен на панели внутри корпуса.
- Патрон закреплен к отражателю.
- Защитное стекло из полиметилметакрилата или поликарбоната.
- Уплотняющая прокладка из войлока.
- Степень защиты светильника IP54.
- Климатическое исполнение: У1,ХЛ1.
ПРЕИМУЩЕСТВА:
- Светильник имеет оригинальную декоративную форму.
- Имеется возможность регулировки угла установки светильника.
- Светильник прост и удобен в эксплуатации.
- ПРА крепится на отдельной панели, что позволяет легко и быстро его заменять.
- Отражатель легко откидывается без применения инструментов.
|
Установка и обслуживание
- Рекомендуемая высота установки светильников 6-12 м.
- Для замены лампы необходимо открыть 2 замка соединяющие стекло с алюминиевым кольцом. Защитное стекло примет вертикальное положение. Заменить лампу.
- Для технического осмотра светильника необходимо открыть стекло, как указано выше, и вывернуть три специальных винта, соединяющие отражатель с алюминиевым кольцом. Отражатель подвесить на цепочке, что обеспечит свободный доступ к дросселю, ИЗУ, конденсатору.
- Сборку производить в обратном порядке.
Технические параметры светильников
| Наименование |
Коэффициент мощности, не менее |
Тип лампы |
Ном.мощность лампы, Вт |
Патрон |
КПД %, не менее |
Макс. коэфф. использования по освещенности |
Тип кривой силы света |
Степень защиты, IP |
Масса, кг |
| ЖКУ19-250-001 |
0,85 |
ДНаТ |
250 |
Е40 |
72 |
RS=0.45 KS=0.27 |
широкая боковая |
IP53 |
17,1 |
| ЖКУ19-400-001 |
0,85 |
ДНаТ |
400 |
Е40 |
72 |
RS=0.47 KS=0.25 |
широкая боковая |
IP53 |
19,1 |
| РКУ19-250-001 |
0,85 |
ДРЛ |
250 |
Е40 |
67 |
RS=0.44 KS=0.23 |
широкая боковая |
IP53 |
16,6 |
| РКУ19-400-001 |
0,85 |
ДРЛ |
400 |
Е40 |
65 |
RS=0.38 KS=0.28 |
широкая боковая |
IP53 |
18,6 |
| ГКУ19-250-001 |
0,85 |
ДРИ |
250 |
Е40 |
75 |
RS=0.45 KS=0.27 |
широкая боковая |
IP53 |
17,1 |
| ГКУ19-400-001 |
0,85 |
ДРИ |
400 |
Е40 |
75 |
RS=0.47 KS=0.25 |
широкая боковая |
IP53 |
19,1 |

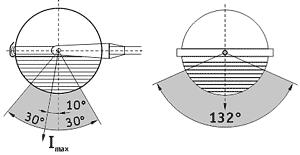

Кривые распределения силы света
|
|
|
|
|
