Cветильник консольный ЖКУ16, РКУ16
| Напряжение, В : |
220 +10% |
| Номинальная частота, Гц : |
50 |
| Климатическое исполнение : |
У1,ХЛ1 |
| Габаритные размеры : |
690x335x310 | |
 | Назначение: Улицы, дороги, площади с высокой, средней и малой интенсивностью движения транспорта (категории А, Б и В), дворы, железнодорожные платформы, территории школ и детских садов, автостоянки.
Тип источника света: ДнаТ 70,100,150,250,400; ДРЛ 125,250,400; ДРИ 70,100,150,250,400
Конструкция
- Основание штампованное из стального проката с порошковым покрытием.
- Крышка отсека ПРА из термостойкой ударопрочной пластмассы.
- Корпус-отражатель изготовлен методом глубокой вытяжки из алюминиевого проката с последующей электрохимической полировкой и анодированием.
- Защитное стекло из светостабилизированного поликарбоната.
- Патрон закреплен на отражателе.
- Уплотняющая прокладка из войлока.
- Модификация 001 с защитным стеклом.
- Модификация 002 без защитного стекла.
- Климатическое исполнение: У1,ХЛ1.
Преимущества
- Детали светильника не подвержены коррозии.
- Отражатель устойчив к воздействию окружающей среды, сохраняет светотехнические параметры в процессе эксплуатации.
- Защитное стекло ударопрочно и устойчиво к воздействию ультрафиолета.
- Применение корпуса-отражателя позволяет уменьшить количество деталей и снизить массу и стоимость светильника.
- Крышка к отсеку.
- ПРА крепится одним специальным винтом и открывается без применения инструмента.
- Светильник прост и удобен в монтаже и обслуживании.
- Модификация "Б" имеет широкую боковую кривую силы света и может применяться для освещения улиц и дорог шириной до 40 м.
|
Установка и обслуживание
- Светильники рекомендуется устанавливать на Г-образных кронштейнах опор под углом 15-20° к горизонту, диаметр трубы оголовника кронштейна 48 мм. Высота установки светильников 6-12 м.
- Для технического обслуживания светильника необходимо вывернуть специальный винт, прикрепляющий пластмассовую крышку к отсеку ПРА, и снять крышку. Это обеспечит свободный доступ к дросселю, ИЗУ, конденсаторам, клеммным колодкам с монтажными проводами, а также к деталям для крепления светильника на кронштейн опоры (скобам, болтам, гайкам).
- Для замены лампы светильника необходимо открыть два замка на защитном стекле. Повернуть защитное стекло на шарнире в вертикальное положение. Это обеспечит свободный доступ к оптическому отсеку и лампе с патроном.
- Сборку светильника производить в обратной последовательности.
Технические параметры светильников
| Наименование |
Коэффициент мощности, не менее |
Тип лампы |
Ном.мощность лампы, Вт |
Патрон |
КПД %, не менее |
Макс. коэфф. использования по освещенности |
Тип кривой силы света |
Ст. защиты IP опт. отсека |
Ст. защиты IP отсека ПРА |
Масса, кг |
| ЖКУ16-70-001/002 |
0,85 |
ДНаТ |
70 |
Е27 |
72 |
RS=0.44 KS=0.25 |
широкая боковая |
IP53/IP23 |
IP23 |
6,4 |
| ЖКУ16-100-001/002 |
0,85 |
ДНаТ |
100 |
Е40 |
72 |
RS=0.47 KS=0.25 |
широкая боковая |
IP53/IP23 |
IP23 |
6,5 |
| ЖКУ16-150-001/002 |
0,85 |
ДНаТ |
150 |
Е40 |
78 |
RS=0.44 KS=0.25 |
широкая боковая |
IP53/IP23 |
IP23 |
6,6 |
| ЖКУ16-250-001/002 |
0,85 |
ДНаТ |
250 |
Е40 |
77 |
0.35 |
широкая осевая |
IP53/IP23 |
IP23 |
6,8 |
| ЖКУ16-250-001/002 "Б" |
0,85 |
ДНаТ |
250 |
Е40 |
76 |
RS=0.47 KS=0.25 |
широкая боковая |
IP53/IP23 |
IP23 |
6,8 |
| ЖКУ16-400-001/002 |
0,85 |
ДНаТ |
400 |
Е40 |
75 |
0.36 |
широкая осевая |
IP53/IP23 |
IP23 |
8,3 |
| РКУ16-125-001/002 |
0,85 |
ДРЛ |
125 |
Е27 |
70 |
RS=0.35 KS=0.29 |
широкая боковая |
IP53/IP23 |
IP23 |
5,3 |
| РКУ16-250-001/002 |
0,85 |
ДРЛ |
250 |
Е40 |
70 |
RS=0.37 KS=0.31 |
широкая боковая |
IP53/IP23 |
IP23 |
6 |
| РКУ16-400-001/002 |
0,85 |
ДРЛ |
400 |
Е40 |
70 |
0.36 |
широкая осевая |
IP53/IP23 |
IP23 |
7,3 |
| ГКУ16-70-001 |
0,85 |
ДРИ |
70 |
Е27 |
76 |
RS=0.47 KS=0.25 |
широкая боковая |
IP53 |
IP23 |
6,4 |
| ГКУ16-100-001 |
0,85 |
ДРИ |
100 |
Е27 |
76 |
RS=0.47 KS=0.25 |
широкая боковая |
IP53 |
IP23 |
6,5 |
| ГКУ16-150-001 |
0,85 |
ДРИ |
150 |
Е27 |
76 |
RS=0.47 KS=0.25 |
широкая боковая |
IP53 |
IP23 |
6,6 |
| ГКУ16-250-001 |
0,85 |
ДРИ |
250 |
Е40 |
75 |
0.36 |
широкая осевая |
IP53 |
IP23 |
6,8 |
| ГКУ16-250-001 "Б" |
0,85 |
ДРИ |
250 |
Е40 |
75 |
RS=0.48 KS=0.24 |
широкая боковая |
IP53 |
IP23 |
6,8 |
| ГКУ16-400-001 |
0,85 |
ДРИ |
400 |
Е40 |
75 |
0.36 |
широкая осевая |
IP53 |
IP23 |
8,3 |

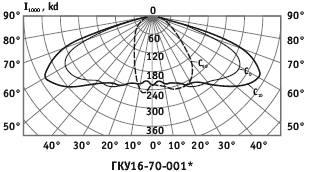

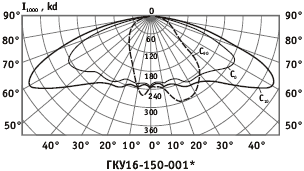

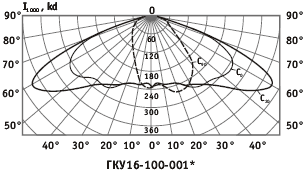

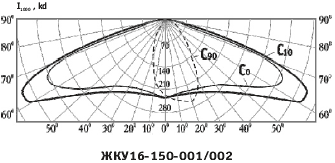

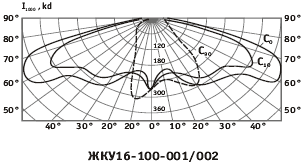

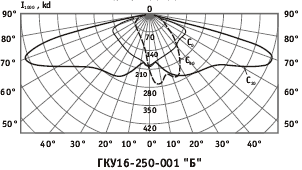

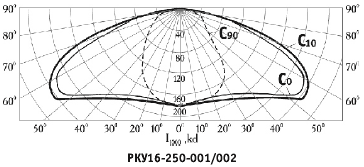

Кривые распределения силы света
|
|
|
|
|
