Светильник консольный «Сириус» ЖКУ15
| Напряжение, В : |
220 +10% |
| Номинальная частота, Гц : |
50 |
| Климатическое исполнение : |
У1,ХЛ1 |

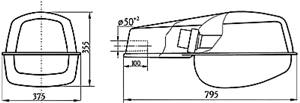

| Габаритные размеры : |
795x375x355 | |
 |
Назначение: Улицы, дороги, площади с высокой и средней интенсивностью движения транспорта (категории А и Б).
Тип источника света: ДнаТ 250,400, ДРИ 250,400
Конструкция
- Основание литое алюминиевое с порошковым покрытием.
- Корпус изготовлен методом глубокой вытяжки из алюминиевого проката.
- Отражатель изготовлен методом глубокой вытяжки из алюминия высокой чистоты с последующей электрохимической полировкой и анодированием.
- Защитное стекло из светостабилизированного поликарбоната.
- ПРА на отдельной панели.
- Отражатель герметично соединен с защитным стеклом, степень защиты оптического отсека IP65.
- Климатическое исполнение: У1,ХЛ1.
 |
 |
| Рис. 1 |
Рис. 2 |
 |
 |
| Рис. 3 |
Рис. 4 |
ПРЕИМУЩЕСТВА:
- Основание и корпус не подвержены коррозии.
- Отражатель устойчив к воздействиям окружающей среды и обеспечивает заданные светотехнические характеристики во время всего срока эксплуатации.
- Защитное стекло вандалопрочно и не изменяет параметров под действием ультрафиолета.
- ПРА крепится на отдельной панели и легко заменяется.
- Оптический отсек полностью пыле-водозащищен. Для замены лампы не требуется открывать оптический отсек.
- Модификация 105 имеет широкую боковую кривую силы света, рассчитанную для применения на улицах и автострадах шириной до 50 м.
|
Установка и обслуживание
- Светильники рекомендуется устанавливать на Г-образных кронштейнах опор подуглом 15-20° к горизонту. Диаметр трубы оголовника кронштейна 48 мм. Высота установки светильников 8-12 м.
- Для технического обслуживания светильника необходимо открыть два замка и перевести корпус с оптическим отсеком в вертикальное положение. Это обеспечит свободный доступ к дросселю, ИЗУ, конденсаторам, клеммным колодкам с монтажными проводами, а также к скобе с болтами и гайками для крепления светильника на кронштейн опоры.
- Для замены лампы необходимо повернуть пружинную скобу и освободить пластмассовый стакан с патрономи лампой. Вынуть стакан из оптического отсека. Заменить лампу.
- Сборку светильника производить в обратной последовательности.
Технические параметры светильников
| Наименование |
Коэффициент мощности, не менее |
Тип лампы |
Ном.мощность лампы, Вт |
Патрон |
КПД %, не менее |
Макс. коэфф. использования по освещенности |
Тип кривой силы света |
Ст. защиты IP опт. отсека |
Ст. защиты IP отсека ПРА |
Масса, кг |
| ЖКУ15-250-105 |
0,85 |
ДНаТ |
250 |
Е40 |
76 |
RS=0.50 KS=0.22 |
широкая боковая |
IP65 |
IP23 |
11,2 |
| ЖКУ15-400-105 |
0,85 |
ДНаТ |
400 |
Е40 |
75 |
RS=0.48 KS=0.25 |
широкая боковая |
IP65 |
IP23 |
12,8 |
| ЖКУ15-250-107 |
0,85 |
ДНаТ |
250 |
Е40 |
77 |
0,37 |
широкая осевая |
IP65 |
IP23 |
11,2 |
| ЖКУ15-400-107 |
0,85 |
ДНаТ |
400 |
Е40 |
76 |
0,36 |
широкая осевая |
IP65 |
IP23 |
12,8 |
| ГКУ15-250-105 |
0,85 |
ДРИ |
250 |
Е40 |
75 |
RS=0.46 KS=0.21 |
широкая боковая |
IP65 |
IP23 |
11,2 |
| ГКУ15-400-105 |
0,85 |
ДРИ |
400 |
Е40 |
75 |
RS=0.48 KS=0.25 |
широкая боковая |
IP65 |
IP23 |
12,8 |
| ГКУ15-250-107 |
0,85 |
ДРИ |
250 |
Е40 |
77 |
0,37 |
широкая осевая |
IP65 |
IP23 |
11,2 |
| ГКУ15-400-107 |
0,85 |
ДРИ |
400 |
Е40 |
76 |
0,36 |
широкая осевая |
IP65 |
IP23 |
12,8 |

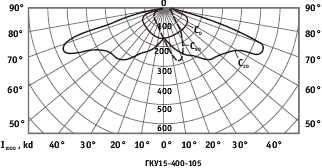

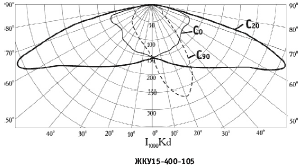

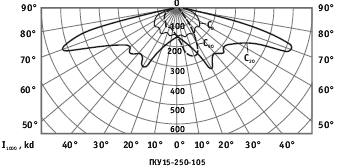

Кривые распределения силы света
|
|
|
|
|
