СВЕТИЛЬНИКИ СЕРИИ РСП 08
|
 |
 |
|
РСП 08-125-100 |
РСП 08-125-101 |
|
|
|
|
|
РСП 08-125-010 |
РСП 08-250 |
РСП 08-400 |
НАЗНАЧЕНИЕ: общее освещение производственных помещений, промышленных площадок, эстакад, складских помещений, торговых и спортивных залов.
ПАРАМЕТРЫ ПОТРЕБЛЯЕМОГО ТОКА: светильники рассчитаны для работы в сети переменного тока с номинальным напряжением 220 В и частотой 50 Гц.
КОСТРУКЦИЯ:
– корпус выполнен из алюминиевого сплава литьем под давлением;
– защитная сетка стальная, сварная;
– кабельный ввод уплотнен резиновым сальником;
– в зависимости от исполнения светильник оснащается алюминиевым
отражателем или рифленым стеклоколпаком, выполненным из
оптического закаленного стекла;
– в зависимости от мощности светильник оснащается керамическими
патронами Е27 или Е40;
– светильник комплектуется встраиваемым пускорегулирующим
аппаратом;
– климатические исполнения Т3 и У3 по ГОСТ 15150.
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ:
– класс защиты от поражения электрическим током I по ГОСТ 12.2.007.0-75;
– уровень изоляции I по ГОСТ 24719;
– срок службы не менее 10 лет;
– высота установки 6,0 - 15,0 м.
РАСШИФРОВКА ОБОЗНАЧЕНИЯ:
Р – рассчитан для работы с газоразрядной ртутной лампой типа ДРЛ.
С – установка на подвес.
П – для освещения производственных помещений.
08 – номер серии.
125 – мощность лампы 125 Вт.
250 – мощность лампы 250 Вт.
400 – мощность лампы 400 Вт.
Обозначение модификации:
Для светильников РСП 08-250, РСП 08-400
01 – с отражателем, без защитной сетки и защитного стекла.
Для светильников РСП 08-125
Первая цифра: наличие стеклоколпака
1 – со стеклоколпаком;
0 – без стеклоколпака;
Вторая цифра: наличие отражателя
1 – с отражателем;
0 – без отражателя;
Третья цифра: наличие защитной сетки
0 – без сетки
1 – с сеткой.
|
ПРЕИМУЩЕСТВА:
– удобство и простота монтажа и обслуживания;
– использование доступных источников света, имеющих большую
светоотдачу по сравнению с лампами накаливания;
– надежность и простота конструкции;
– высокая стойкость к воздействию перепадов температур, коррозии.
|
|
Тип светильника |
Защитный угол, град |
Класс свето-распределения
по ГОСТ 17677 |
Тип кривой силы света по ГОСТ 17677 |
Степень защиты |
Cos ф |
Размер D, мм |
Размер Н,мм |
Масса, кг |
Тип источника света |
Номер
рисунка |
|
РСП 08-125-100 |
90 |
Н |
М |
IP51 |
0,55 |
207 |
395 |
5,5 |
ДРЛ 125 |
3 |
|
РСП 08-125-101 |
90 |
Н |
М |
IP51 |
0,55 |
207 |
415 |
5,8 |
|
4 |
|
РСП 08-125-010 |
15 |
П |
Г (рис.1) |
IP23 |
|
320 |
417 |
4,2 |
|
5 |
|
РСП 08-125-011 |
15 |
П |
Г (рис.1) |
|
|
320 |
425 |
4,4 |
|
6 |
|
РСП 08-250-01 |
15 |
П |
Д (рис.2) |
|
|
405 |
480 |
8,0 |
ДРЛ 250 |
7 |
|
РСП 08-400-01 |
15 |
П |
|
|
|
435 |
650 |
10,5 |
ДРЛ 400 |
7 |

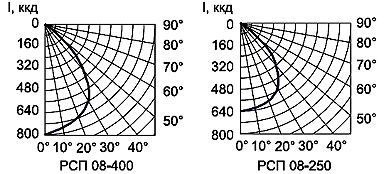

Кривые распределения силы света
|
 |
|
|
Рис. 1 |
Рис. 2 |
|
 |
 |
|
Рис. 6 |
Рис. 7 | |
