Светильник консольный ЖКУ12
|
Напряжение, В : |
220 +10% |
|
Номинальная частота, Гц : |
50 |
|
Климатическое исполнение : |
У1,ХЛ1 |
|
Габаритные размеры : |
615x255x250 | |
 |
НАЗНАЧЕНИЕ: Улицы и дороги со средней и слабой интенсивностью движения транспорта, дворы, автостоянки, железнодорожные платформы.
ТИП ИСТОЧНИКА СВЕТА: ДНаТ 70,100,150 ДРЛ 80,125 ДРИ 70,100,150
КОНСТРУКЦИЯ:
- Основание - алюминиевое литое с порошковым покрытием.
- Корпус - термостойкая ударопрочная пластмасса.
- Отражатель изготовлен методом глубокой вытяжки из алюминия высокой чистоты с последующей электрохимической полировкой и анодированием.
- Защитное стекло из светостабилизированного поликарбоната.
- Патрон крепится на отражателе.
- ПРА крепится на легкосъемной панели.
- Уплотняющая прокладка из войлока (выполняет роль фильтра).
- Модификация 001 - с защитным стеклом.
- Модификация 002 - без защитного стекла
- Климатическое исполнение: У1,ХЛ1.
|
|
 |

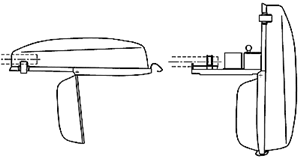

| Рис. 1 |
Рис. 2 |
 |
|
| Рис. 3 |
|
УСЛОВНОЕ ОБОЗНАЧЕНИЕ:
- Светильники рекомендуется устанавливать на Г-образных кронштейнах опор под углом 15°-20° к горизонту. Диаметр трубы оголовника крон штейна 48 мм. Высота установки светильников 6-8 м.
- Для замены лампы необходимо открыть замок, соединяющий прозрачное защит
ПРЕИМУЩЕСТВА:
- Корпус и основание неподвержены коррозии.
- 0тражатель устойчив к воздействию окружающей среды, сохраняет заданные параметры в процессе эксплуатации.
- Защитное стекло вандалопрочно и не изменяет параметров под действием ультрафиолета.
- Светильник прост и удобен в монтаже и обслуживании.
- ПРА заменяется просто и быстро.
|
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ СВЕТИЛЬНИКОВ
| Наименование |
Коэффициент мощности, не менее |
Тип лампы |
Ном.мощность лампы, Вт |
Патрон |
КПД %, не менее |
Макс. коэфф. использования по освещенности |
Тип кривой силы света |
Ст. защиты IP опт. отсека |
Ст. защиты IP отсека ПРА |
Масса, кг |
| ЖКУ12-70-001/002 |
0,85 |
ДНаТ |
70 |
Е27 |
65/75 |
0,32 |
широкая осевая |
IP53/IP23 |
IP23 |
4,7/4,3 |
| ЖКУ12-100-001/002 |
0,85 |
ДНаТ |
100 |
Е40 |
65/75 |
0,32 |
широкая осевая |
IP53/IP23 |
IP23 |
5,6/5,2 |
| ЖКУ12-150-001/002 |
0,85 |
ДНаТ |
150 |
Е40 |
65/75 |
0,32 |
широкая осевая |
IP53/IP23 |
IP23 |
5,9/5,5 |
| РКУ12-80-001/002 |
0,85 |
ДРЛ |
80 |
Е27 |
65/75 |
0,3 |
полуширокая осевая |
IP53/IP23 |
IP23 |
4,4/4,0 |
| РКУ12-125-001/002 |
0,85 |
ДРЛ |
125 |
Е27 |
65/75 |
0,3 |
полуширокая осевая |
IP53/IP23 |
IP23 |
4,8/4,4 |
| ГКУ12-70-001 |
0,85 |
ДРИ |
70 |
Е27 |
65 |
0,32 |
широкая осевая |
IP53 |
IP23 |
4,7 |
| ГКУ12-100-001 |
0,85 |
ДРИ |
100 |
Е27 |
65 |
0,32 |
широкая осевая |
IP53 |
IP23 |
5,4 |
| ГКУ12-150-001 |
0,85 |
ДРИ |
150 |
Е27 |
65 |
0,32 |
широкая осевая |
IP53 |
IP23 |
5,7 |
КРИВЫЕ РАСПРЕДЕЛЕНИЯ СИЛЫ СВЕТА
|
