Светильник вагонный ЛВВ04, ЛВВ05
Назначение: Светильники встраиваемые ЛВВ04 предназначены для общего и аварийного освещения купе и коридоров в пассажирских вагонах. Светильники встраиваемые ЛВВ05 предназначены для освещения тамбуров и туалетов в пассажирских вагонах.
Тип источника света: Люминесцентные ртутные лампы ЛБ20ЖУ. Лампы накаливания Ж54 - 25Вт, Ж110 - 25Вт.
Конструкция
- Светильник ЛВВ04 состоит из корпуса, зеркальной панели-отражателя и экранирующей решетки.
- Экранирующая решетка изготовлена из стального проката и покрыта белой порошковой краской.
- Светильник ЛВВ05 состоит из корпуса, панели-отражателя и рамки с рассеивателем.
- Для удобства подключения к сети и обслуживания при эксплуатации в светильниках установлена съемная панель-отражатель, на которой расположены электрический монтаж, полупроводниковые пускорегулирующие аппараты, патроны для люминесцентных ламп и патрон лампы накаливания для аварийного освещения.
- Для обеспечения безопасности в светильнике ЛВВ04 лампа накаливания закрыта съемной крышкой из прозрачного поликарбоната.
 |
|

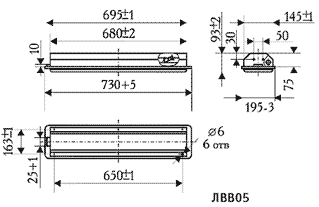

| Рис. 1 |
|
 |
|

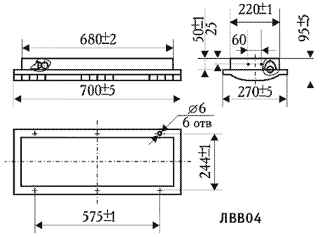

| Рис.2 |
|
ПРЕИМУЩЕСТВА:
- Светильники включаются в сеть постоянного тока с номинальным напряжением 110 В, 50 В и в сеть переменного тока с напряжением 220 В.
- Для замены люминесцентной лампы и доступа к ламподержателям необходимо с помощью отвертки нажать на штифт до упора и повернуть его на 90°. После того как рассеиватель с рамкой примет вертикальное положение, заменить лампу.
- Для технического обслуживания светильника и замены комплектующих деталей необходимо вывернуть два винта, соединяющие панель-отражатель с корпусом. Панель-отражатель примет вертикальное положение. Это обеспечит свободный доступ к электронным ПРА, клеммным колодкам с монтажными проводами и лампе накаливания с патроном.
- Сборку светильника производить в обратной последовательности.
|
Установка и обслуживание
- Светильники включаются в сеть постоянного тока с номинальным напряжением 110 В, 50 В и в сеть переменного тока с напряжением 220 В.
- Для замены люминесцентной лампы и доступа к ламподержателям необходимо с помощью отвертки нажать на штифт до упора и повер
Технические параметры светильников
|
Наимен
ование |
Напряж
ение, В |
Тип
лампы |
Ном.
мощность лампы, Вт |
Тип лампы аварийного освещения |
Мощность лампы аварийного освещения, Вт |
КПД %, не менее |
Тип кривой силы света |
Степень защиты, IP |
Габаритные размеры |
Масса, кг |
|
ЛВВ04-2х20
(1х25)-001 |
-110 |
ЛБ20ЖУ |
2x20 |
Ж110-25 |
25 |
50 |
косинусная |
IP51 |
x100 |
6 |
|
ЛВВ04-2х20
(1х25)-002 |
-50 |
ЛБ20ЖУ |
2x20 |
Ж54-25 |
25 |
50 |
косинусная |
IP51 |
x100 |
6 |
|
ЛВВ05-2х20
(1х25)-001 |
-110 |
ЛБ20ЖУ |
2x20 |
Ж110-25 |
25 |
45 |
косинусная |
IP51 |
x95 |
5 |
|
ЛВВ05-2х20
(1х25)-002 |
-50 |
ЛБ20ЖУ |
2x20 |
Ж54-25 |
25 |
45 |
косинусная |
IP51 |
x95 |
5 |
|
ЛВВ05-2х20
(1х25)-003 |
~220 |
ЛБ20ЖУ |
2x20 |
Ж110-25 |
25 |
45 |
косинусная |
IP51 |
x95 |
5 |
Кривые распределения силы света
|
|
|
|
|
