Светильник вагонный ЛПВ01, ЛВВ03
|
|
|
|
| Климатическое исполнение : |
У1,ХЛ1. |
|
| |
 | Назначение: Светильник предназначен для общего освещения пассажирских вагонов и электропоездов.
Тип источника света: Люминесцентные лампы ЛБ20ЖУ, ЛБ40ЖУ. Лампы накаливания Ж54 - 25Вт, Ж110 - 15Вт, Ж110 - 25Вт.
Конструкция
- Светильники состоят из корпуса, панели-отражателя, рамки с рассеивателем (ЛПВ01-40) или рассеивателя с прокладкой (ЛВВ0З-2x20).
- Для удобства подключения к сети и обслуживания при эксплуатации в светильниках установлена съемная панель-отражатель, на которой расположены электрический монтаж, полупроводниковые пускорегулирующие аппараты, патроны для люминесцентных ламп и патрон лампы накаливания для аварийного освещения.
 |
|

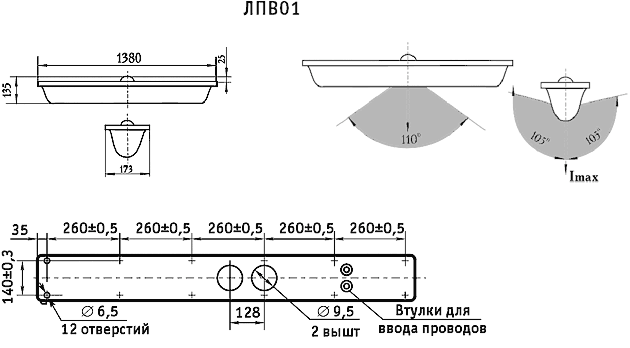

| Рис. 1 |
|
 |
|

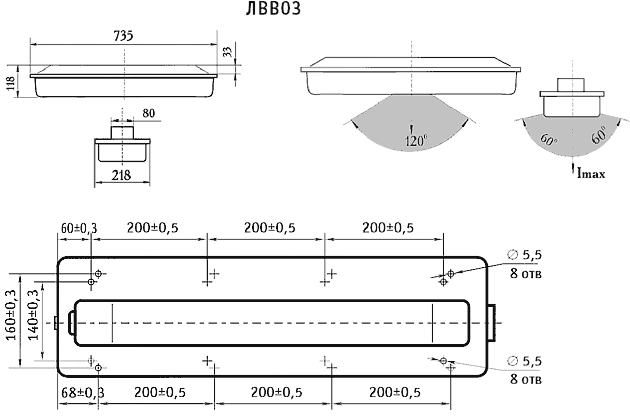

| Рис.2 |
|
ПРЕИМУЩЕСТВА:
- Светильник прост и удобен в обслуживании.
- Светильник вандалоустойчив.
- Защитное стекло ударопрочно устойчиво к воздействию ультрафиолета.
|
Установка и обслуживание
- Светильники включаются в сеть постоянного тока с номинальным напряжением 50 В, 110 В и в сеть переменного тока с напряжением 220 В, частотой 50 Гц.
- Для замены люминесцентной лампы у светильников ЛПВ01-40-003, 004 необходимо с помощью отвертки повернуть на 90° два штифта на рамке светильника. После того как рамка с рассеивателем примет вертикальное положение, заменить лампу.
- Для технического обслуживания светильников необходимо вывернуть два винта, соединяющие панель-отражатель с корпусом. Панель примет вертикальное положение. Такое положение панели обеспечит свободный доступ к электронному (или электромагнитному) ПРА и клеммным колодкам с монтажными проводами.
- Для замены люминесцентной лампы у светильников серии ЛВВ0З-2x20(1x25) необходимо с помощью отвертки повернуть на 90° против часовой стрелки пластмассовую штифт-кнопку в торцевой части светильника, одновременно нажав на нее до упора. После того как рассеиватель примет вертикальное положение, заменить лампу.
- Для замены люминесцентной лампы у светильников серии ЛВВ0З-2x20(1x25) необходимо с помощью отвертки повернуть на 90° против часовой стрелки пластмассовую штифт-кнопку в торцевой части светильника, одновременно нажав на нее до упора. После того как рассеиватель примет вертикальное положение, заменить лампу.
- Для технического обслуживания светильников необходимо вывернуть винты, соединяющие панель-отражатель с корпусом. Панель примет вертикальное положение. Это обеспечит свободный доступ к электронным ПРА, патрону с лампой накаливания, клеммным колодкам с монтажными проводами.
- Сборку светильников производить в обратной последовательности.
Технические параметры светильников
| Наименование |
Напряж., В |
Тип
лампы |
Ном.
мощность лампы, Вт |
Тип лампы аварийного освещения |
Мощность лампы аварийного освещения, Вт |
КПД %, не менее |
Тип кривой силы света |
Степень защиты, IP |
Габаритные размеры |
Масса, кг |
|
ЛПВ01-40-
003 |
50 |
ЛБ40ЖУ |
40 |
Ж54-25 |
25 |
60 |
ная |
IP51 |
x135 |
6,5 |
|
ЛПВ01-40-
004 |
110 |
ЛБ40ЖУ |
40 |
Ж110-25 |
25 |
60 |
ная |
IP51 |
x135 |
6,5 |
|
ЛПВ01-40-
005 |
~220 |
ЛБ40ЖУ |
40 |
Ж110-25 |
25 |
60 |
ная |
IP51 |
x135 |
6,9 |
|
ЛВВ03-2х20-
(1х25)-001 |
50 |
ЛБ20ЖУ |
20 |
Ж54-25 |
25 |
60 |
ная |
IP51 |
x118 |
4,5 |
|
ЛВВ03-2х20-
(1х25)-002 |
110 |
ЛБ20ЖУ |
20 |
Ж110-25 |
25 |
60 |
ная |
IP51 |
x118 |
4,5 |
|
ЛВВ03-2Х20-
004 |
~220 |
ЛБ20ЖУ |
20 |
- |
- |
60 |
ная |
IP51 |
x118 |
4,9 |
|
ЛВВ03-2х20-
(1х25)-004 |
~220 |
ЛБ20ЖУ |
20 |
Ж110-25 |
25 |
60 |
ная |
IP51 |
x118 |
4,9 |
|
ЛВВ03-2Х20-
005 |
24 |
ЛБ20ЖУ |
20 |
- |
- |
60 |
ная |
IP51 |
x118 |
4,9 |
Кривые распределения силы света
|
|
|
|
|
