Светильник тоннельный «Атлант» ЖПУ29

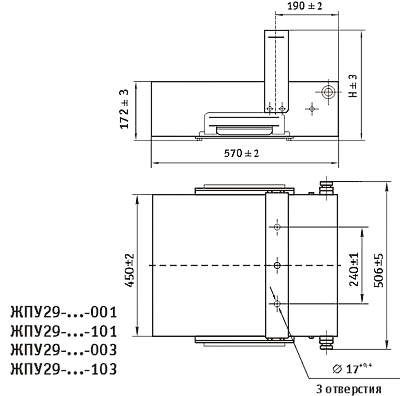

Напряжение, В : 220 +10% Номинальная частота, Гц : 50 Габаритные размеры : мод.201/203: 570х590х175, мод.001/003/101/103: 570х450хН

Конструкция

• Все наружные металлические детали светильника изготовлены из нержавеющей стали.
• Пускорегулирующая аппаратура с компенсирующим конденсатором и ИЗУ установлены на панели, крепление которой к корпусу производится при помощи крючка и пружины.
• Провода внутреннего монтажа, провода заземления и провода патрона для лампы присоединяются к панели с применением клеммных колодок-разъемов.
• Все это позволяет без применения инструмента обеспечить легкий съем панели. На панели светильника для защиты от токов короткого замыкания установлен предохранитель с плавкой вставкой.
• Отражатель изготовлен из алюминиевого проката с высоким коэффициентом отражения фирмы "ALanod".
• Защитное термостойкое стекло и эластичная кремнийорганическая прокладка обеспечивают степень защиты IP65 от попадания пыли и влаги.
• Мод.001,101 - кососвет с лирой.
• Мод.201 - кососвет с подвесками.
• Мод.003,10З - симметричный с лирой.
• Мод.203 - симметричный с подвесками

Рис. 1
Рис. 2
Рис. 3
Рис. 4

Установка и обслуживание

• Светильник крепится на специальные конструкции закреплённые к потолку или стенам тоннеля.
• Замена лампы: для замены лампы необходимо открыть замки, прижимающие стекло к корпусу и один из них вывести из зацепления с корпусом и опустить стекло до принятия им вертикального положения. Произвести замену лампы. Сборка производится в обратной последовательности.
• Замена комплектующих изделий: открыть замки, прижимающие стекло к корпусу и один из них вывести из зацепления с корпусом и опустить стекло до принятия им вертикального положения, отжать пружину удерживающую панель с ПРА и опустить ее на крючке, в случае необходимости заменить всю панель, сняв ее с крючка и разъединив клемные колодки - разъемы.
• Сборка производится в обратной последовательности.

Технические параметры светильников

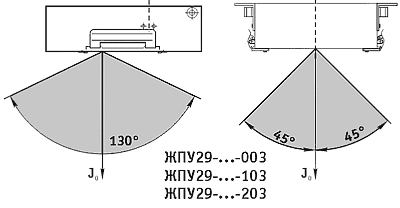

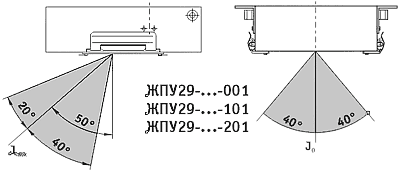

Кривые распределения силы света
