Прожектор «Прометей» ЖО29, ГО29
| Напряжение, В : |
220 +10% |
| Номинальная частота, Гц : |
50 |
| Климатическое исполнение : |
У1,ХЛ1 |
| Габаритные размеры : |
445x170x510 | |
 |
Назначение: Предназначены для освещения площадей, фасадов зданий, архитектурных памятников, строительных площадок и других открытых пространств.
Тип источника света: ДНаТ 150,250,400 ДРЛ 250 ДРИ 150,250,400
Конструкция
- Корпус и крышка прожектора изготовлены из алюминиевого сплава методом литья под давлением.
- Отражатель из алюминиевого проката с высоким коэффициентом отражения.
- Пускорегулирующая аппаратура установлена на панели.
- Защитное стекло - силикатное, закалённое, термостойкое.
- Уплотнение - эластичная профильная прокладка из кремнийорганической резины.
- Скоба для крепления на опорную поверхность - стальной прокат.
- В прожекторах исп.001 применяется симметричный отражатель, исп.002 - асимметричный отражатель, исп.00З - круглосимметричный отражатель.
 |
|

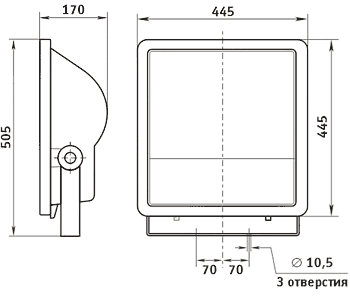

| Рис. 1 |
|
|
|
|
|
ПРЕИМУЩЕСТВА:
- Прожекторы просты и удобны в монтаже и обслуживании.
- Прожекторы не подвержены коррозии.
- Отражатель устойчив к воздействию окружающей среды, сохраняет светотехнические параметры в процессе эксплуатации.
- Три варианта отражателей.
- Защитное стекло термостойкое закаленное, выдерживает попадание снега и дождя.
|
Установка и обслуживание
- Прожектор разрешается устанавливать на опорную поверхность как из сгораемого, так и несгораемого материала.
- Для технического обслуживания прожектора необходимо вывернуть шесть винтов соединяющих корпус и рамку со стеклом, повернуть рамку на шарнире, это обеспечит свободный доступ к лампе с патроном и комплектующим деталям (дросселю, ИЗУ, конденсаторам, клемным колодкам с монтажными проводами).
- Сборку производить в обратной последовательности.
Технические параметры светильников
| Наименование |
Коэффициент мощности, не менее |
Тип лампы |
Ном.мощность лампы, Вт |
Патрон |
КПД %, не менее |
Угол рассеяния для гориз./верт. плоскости |
Степень защиты, IP |
Масса, кг |
| ЖО29-150-001 |
0,85 |
ДНаТ |
150 |
Е40 |
60 |
52/56 |
IP65 |
12,6 |
| ЖО29-250-001 |
0,85 |
ДНаТ |
250 |
Е40 |
60 |
54/56 |
IP65 |
13,8 |
| ЖО29-400-001 |
0,85 |
ДНаТ |
400 |
Е40 |
60 |
54/53 |
IP65 |
15,3 |
| ГО29-250-001 |
0,85 |
ДРИ* |
250 |
Е40 |
60 |
55/54 |
IP65 |
13,8 |
| ГО29-400-001 |
0,85 |
ДРИ* |
400 |
Е40 |
60 |
58/54 |
IP65 |
15,3 |
| РО29-250-001 |
0,85 |
ДРЛ |
250 |
Е40 |
50 |
66/63 |
IP65 |
12,8 |
| ЖО29-150-002 |
0,85 |
ДНаТ |
150 |
Е40 |
50 |
130/100 |
IP65 |
12,6 |
| ЖО29-250-002 |
0,85 |
ДНаТ |
250 |
Е40 |
50 |
130/110 |
IP65 |
13,8 |
| ЖО29-400-002 |
0,85 |
ДНаТ |
400 |
Е40 |
50 |
120/100 |
IP65 |
15,3 |
| ГО29-250-002 |
0,85 |
ДРИ* |
250 |
Е40 |
50 |
130/100 |
IP65 |
15,3 |
| ГО29-400-002 |
0,85 |
ДРИ* |
400 |
Е40 |
50 |
140/105 |
IP65 |
15,3 |
| ГО29-150-003 |
0,85 |
ДРИ* |
150 |
Е40 |
ненормируется |
14/14 |
IP65 |
12,6 |
Кривые распределения силы света
|
