| Главная > Каталог продукции > ООО «БЛ ТРЕЙД» (продукция торговых марок GALAD и OPORA ENGINEERING) > Прожекторы > Прожектор ГО15, ЖО12 |
Прожектор ГО15, ЖО12
| Напряжение, В : |
220 +10% |
| Номинальная частота, Гц : |
50 |
| Климатическое исполнение : |
У1 |

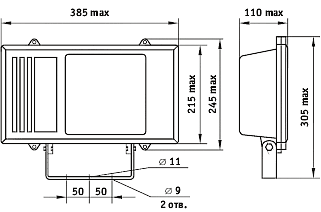

| Габаритные размеры : |
385x245x110 | |
 | Назначение: Архитектурное освещение фасадов зданий, сооружений, памятников, автостоянок, строительных площадок, закрытых спортивных сооружений, рекламных щитов.
Тип источника света: Металлогалогенные софитные лампы ДРИ мощностью 70 и 150 Вт. Натриевые софитные лампы ДНаТ мощностью 70 и 150 Вт.
Конструкция
- Корпус и крышка литые из алюминиевого сплава.
- Круглосиметричный отражатель (исп.001) изготовлен из алюминия и альзакирован.
- Параболоцилиндрический отражатель (исп.002) и отражатель кососвета (исп. 003) изготовлены из алюминия фирмы "ALanod".
- Защитное стекло силикатное закаленное.
- Уплотнительная прокладка из кремнийорганической резины.
- Степень защиты IP54.
- Климатическоеисполнение: У1.
 |
|
| Рис. 1 |
Рис. 2 |
 |
|
| Рис. 3 |
Рис. 4 |
ПРЕИМУЩЕСТВА:
- Прожекторы вандалопрочны, не подвержены коррозии.
- Отражатели устойчивы к воздействию окружающей среды, сохраняют светотехнические параметры в процессе эксплуатации.
- Защитное стекло безосколочное, выдерживает попадание снега и дождя.

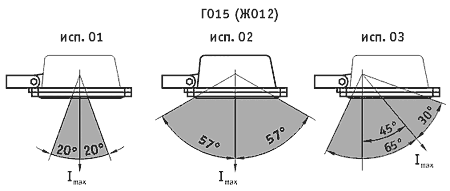

- Унифицированный корпус предназначен для установки одного из трех видов отражателей: круглосимметричного (исполнение 001), параболоцилиндрического (исп.002) и кососвета (исп.00З).
- Конструкция ГО15 позволяет устанавливать его непосредственно на освещаемом объекте (под козырьком, на карнизе и т.д.)
|
Установка и обслуживание
- Прожектор может устанавливаться непосредственно на освещаемом объекте.
- Для замены лампы и технического обслуживания прожектора необходимо отвернуть четыре винта крепящие рамку со стеклом и откинуть ее на шарнире, получим доступ к лампе, элементам ПРА (дросселю, ИЗУ, конденсатору) и клеммным колодкам с монтажными проводами.
- Сборку прожектора производить в обратной последовательности.
Технические параметры светильников
| Наименование |
Коэффициент мощности, не менее |
Тип лампы |
Ном.
мощность лампы, Вт |
Патрон |
КПД %, не менее |
Максимальная сила света, kd |
Угол
рассеяния для гориз./верт. плоскости |
Степень защиты, IP |
Масса, кг |
| ГО15-70-001 |
0,85 |
ДРИ |
70 |
Rx7s |
60 |
24000 |
±10, ±25/ ±9, ±20 (уровни 0.50, 0.1) |
IP54 |
6,2 |
| ГО15-70-002 |
0,85 |
ДРИ |
70 |
Rx7s |
60 |
4800 |
±37,±60/±25,±57 (уровни 0.50, 0.1) |
IP54 |
6,2 |
| ГО15-70-003 |
0,85 |
ДРИ |
70 |
Rx7s |
60 |
2900 |
±35,±60 / -50+25,-80+40 (уровни 0.50, 0.1) |
IP54 |
6,2 |
| ГО15-150-001 |
0,85 |
ДРИ |
150 |
Rx7s |
60 |
55000 |
±10,±25/±9,±20 (уровни 0.50, 0.1) |
IP54 |
7,1 |
| ГО15-150-002 |
0,85 |
ДРИ |
150 |
Rx7s |
60 |
11000 |
±37,±60/±25,±57 (уровни 0.50, 0.1) |
IP54 |
7,1 |
| ГО15-150-003 |
0,85 |
ДРИ |
150 |
Rx7s |
60 |
6500 |
±35,±60 / -50+25,-80+40 (уровни 0.50, 0.1) |
IP54 |
7,1 |
| ЖО12-70-001 |
0,85 |
ДНаТ |
70 |
Rx7s |
60 |
24000 |
±10,±25/±9,±20 (уровни 0.50, 0.1) |
IP54 |
6,2 |
| ЖО12-70-002 |
0,85 |
ДНаТ |
70 |
Rx7s |
60 |
4800 |
±37,±60/±25,±57 (уровни 0.50, 0.1) |
IP54 |
6,2 |
| ЖО12-70-003 |
0,85 |
ДНаТ |
70 |
Rx7s |
60 |
2900 |
±35,±60 / -50+25,-80+40 (уровни 0.50, 0.1) |
IP54 |
6,2 |
| ЖО12-150-001 |
0,85 |
ДНаТ |
150 |
Rx7s |
60 |
55000 |
±10,±25/±9,±20 (уровни 0.50, 0.1) |
IP54 |
7,1 |
| ЖО12-150-002 |
0,85 |
ДНаТ |
150 |
Rx7s |
60 |
11000 |
±37,±60/±25,±57 (уровни 0.50, 0.1) |
IP54 |
7,1 |
| ЖО12-150-003 |
0,85 |
ДНаТ |
150 |
Rx7s |
60 |
6500 |
±35,±60 / -50+25,-80+40 (уровни 0.50, 0.1) |
IP54 |
7,1 |
Кривые распределения силы света
|
|
|
|
|
