Прожекторы ГО07, ЖО07, РО07
| Напряжение, В : |
220 +10% |
| Номинальная частота, Гц : |
50 |
| Климатическое исполнение : |
У1,ХЛ1,Т1,ТС1 |
|
| |
 |
Назначение: Освещение фасадов зданий, архитектурных памятников, рекламных щитов, больших открытых территорий и т. д.
Тип источника света: ДРИ 150,250,400,700,1000,2000 ДНаТ 150,250,400,600,1000 ДРЛ 250,400
Конструкция
- Корпус литой под давлением из алюминиевого сплава.
- Отражатель из алюминия высокой чистоты альзакированный.
- Защитное стекло силикатное термостойкое закаленное.
- Уплотнение - прокладка из кремнийорганической резины.
- Степень защиты IP65.
- Патрон установлен в специальном легкосъемном блоке который позволяет производить замену лампы с колбой диаметром менее 125 мм через горловину в отражателе не снимая защитного стекла.
- Прожекторы комплектуются независимыми ПРА.
- Скоба для установки прожектора стальная.
- Рекомендуется устанавливать на поверхность из несгораемого материала.
- Климатическое исполнение: У1,ХЛ1,Т1,ТС1.
ПРЕИМУЩЕСТВА:
- Прожекторы просты и удобны в монтаже и обслуживании.
- Прожекторы не подвержены коррозии.
- Отражатель устойчив к воздействию окружающей среды, сохраняет светотехнические параметры в процессе эксплуатации.
- Защитное стекло безосколочное, выдерживает попадание снега и дождя.
- Замена ламп производится без открытия оптического отсека.
- Большая мощность источников света при достаточно концентрированной кривой силы света позволяет использовать прожекторы для освещения объектов с большого расстояния.
|
Установка и обслуживание
- Прожекторы и ПРА независимого исполнения можно устанавливать на опорную поверхность из сгораемого материала.

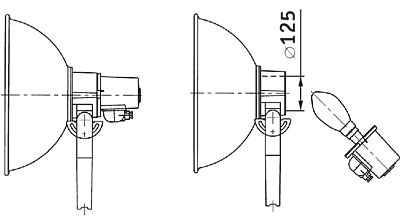

- Для установки и замены лампы с колбой диаметром не более 125 мм необходимо ослабить два винта, соединяющие алюминиевый корпус со стаканом прожектора. Затем вынуть стакан с патроном из оптического отсека, повернув его и освободив от винтов. Это обеспечит свободный доступ к установке и замене лампы.
- Для установки и замены лампы с колбой диаметром более 125 мм необходимо ослабить болт стягивающий обечайку скрепляющую защитное стекло с прокладкой и отражатель, снять обечайку и защитное стекло с прокладкой, установить (заменить) лампу.
- Сборку светильника производить в обратной последовательности.
Технические параметры светильников
| Наименование |
Тип лампы |
Ном.
мощность лампы, Вт |
Патрон |
КПД %,
не менее |
Угол
рассеяния
для гориз./верт. плоскости |

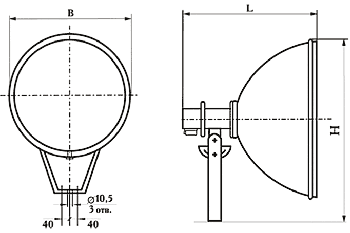

Габаритные размеры |
Степень защиты, IP |
Масса, кг |
| ЖО07-150-001 |
ДНаТ |
150 |
Е40 |
ненормируется |
14 |
440x530x645 |
IP65 |
9 |
| ЖО07-250-001 |
ДНаТ |
250 |
Е40 |
ненормируется |
14 |
440x530x645 |
IP65 |
9 |
| РО07-250-001 |
ДРЛ |
250 |
Е40 |
60 |
58 |
440x530x645 |
IP65 |
9 |
| ГО07-250-001 |
ДРИ |
250 |
Е40 |
ненормируется |
20 |
440x530x645 |
IP65 |
9 |
| ЖО07-400-001 |
ДНаТ |
400 |
Е40 |
ненормируется |
24 |
440x530x645 |
IP65 |
9 |
| ГО07-400-001 |
ДРИ |
400 |
Е40 |
ненормируется |
16 |
440x530x645 |
IP65 |
9 |
| РО07-400-001 |
ДРЛ |
400 |
Е40 |
59 |
56 |
490x630x675 |
IP65 |
10,5 |
| ГО07-700-001 |
ДРИ |
700 |
Е40 |
ненормируется |
24 |
490x630x675 |
IP65 |
10,5 |
| ГО07-1000-001 |
ДРИ |
1000 |
Е40 |
ненормируется |
24 |
490x630x675 |
IP65 |
10,5 |
| ЖО07-1000-001 |
ДНаТ |
1000 |
Е40 |
ненормируется |
32 |
490x630x675 |
IP65 |
10,5 |
| ЖО07-600-001 |
ДНаТ |
600 |
Е40 |
ненормируется |
24 |
490x630x675 |
IP65 |
10,5 |
| ГО07-2000-001 |
ДРИ |
2000 |
Е40 |
60 |
34 |
540x630x675 |
IP65 |
11 |

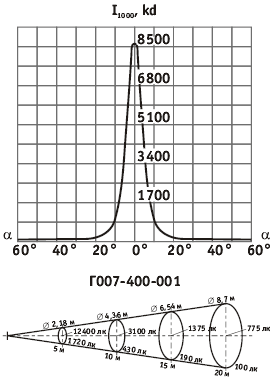

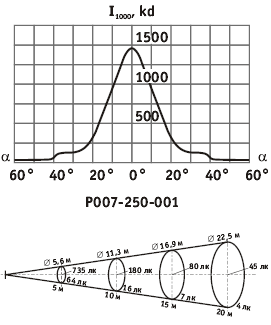

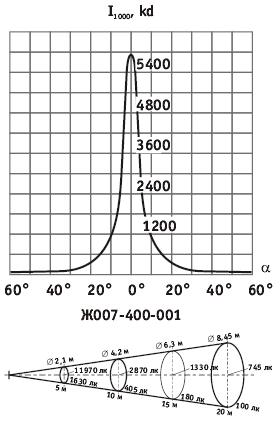

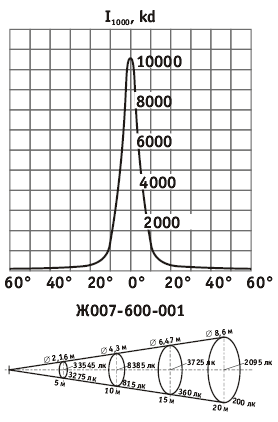

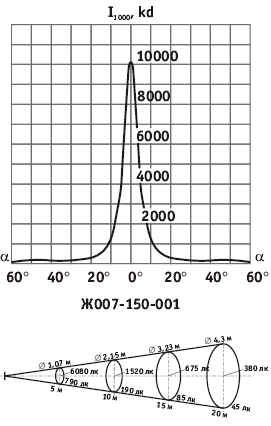

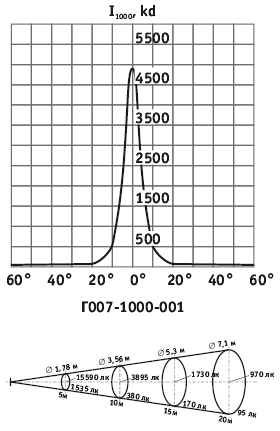

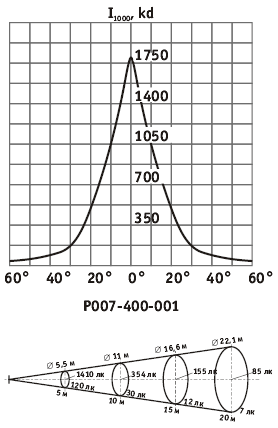

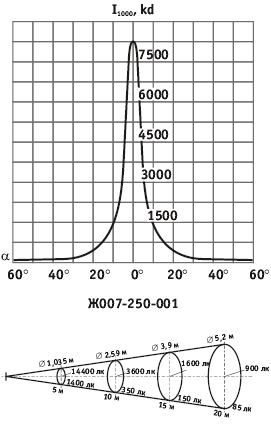

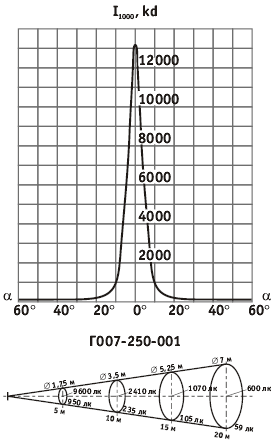

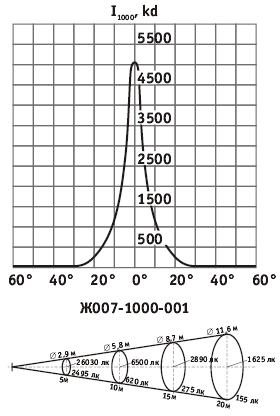

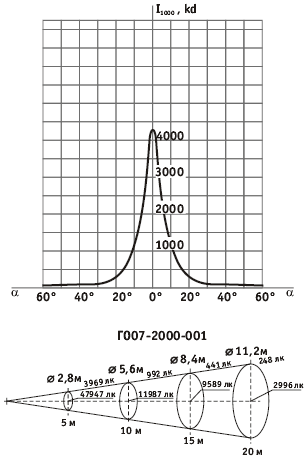

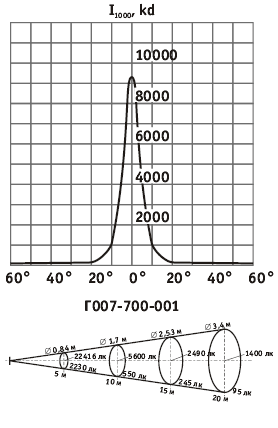

Кривые распределения силы света
|
