Прожекторы ИО04, ЖО04, ГО04
Напряжение, В : |
220 +10% |
Номинальная частота, Гц : |
50 |
Климатическое исполнение : |
У1,ХЛ1 |
Габаритные размеры : |
410x215x440/410x310x440 | |
|
Назначение: Освещение площадей, фасадов зданий, архитектурных памятников, строительных площадок и др. больших открытых пространств.
Тип источника света: ДнаТ 250,400, ДРИ 250,400
Конструкция
- Корпус и рамка литые под давлением из алюминиевого сплава. Отражатель изготовлен из алюминия фирмы "ALanod".
- В мод. 005 круглосимметричный отражатель изготовлен из алюминия высокой чистоты с последующей электрохимической полировкой и анодированием.
- Защитное стекло силикатное закаленное термостойкое.
- Уплотнение - прокладка из кремнийорганической резины.
- Степень защиты IP54.
- Скоба для крепления на опорную поверхность стальная.
- В ЖО04-70, РО04-125 патрон Е27; в ЖО04-100, ЖО04-150, ЖО04-250,ЖО04-400,ГО04-250,ГО04-400 - Е40; ГО04-70,ГО04-150,ИО04 - ЛКИ (для ламп с цоколем Rx7s).
- Климатическое исполнение: У1,ХЛ1.
- Мод. 11 - кососвет.
|
|
Рис. 1 |
Рис. 2 |
|
|
Рис. 3 |
Рис. 4 |
ПРЕИМУЩЕСТВА:
- Прожекторы просты и удобны в монтаже и обслуживании.
- Прожекторы не подвержены коррозии.
- Отражатель устойчив к воздействию окружающей среды, сохраняет светотехнические параметры в процессе эксплуатации.
- Защитное стекло термостойкое закаленное, выдерживает попадание снега и дождя.
- Удобный доступ к клеммной колодке.
|
Установка и обслуживание
- Прожекторы предназначены для установки на опорную поверхность из сгораемого материала.
- Для технического обслуживания и замены комплектующих деталей в прожекторах мощностью менее 250 Вт, необходимо открыть два замка, соединяющие корпус и рамку со стеклом. Затем повернуть рамку на 90°. При этом откроется доступ к лампе, для доступа к элементам ПРА необходимо отвернуть винт крепящий отражатель и аккуратно снять его. Блок ПРА у прожекторов мощностью 250 и 400 Вт расположен на задней стенке и закрыт дополнительной крышкой.
- Для доступа к клеммной колодке с монтажными проводами необходимо вывернуть винт, соединяющий пластмассовую крышку с корпусом и снять крышку.
- Сборку прожектора производить в обратной последовательности.
Технические параметры светильников
|
|
Наименование |
Коэффициент мощности, не менее |
Тип
лампы |
Ном.
мощность лампы, Вт |
Патрон |
КПД %, не менее |
Угол
рассеяния
для
гориз./верт. плоскости |
Степень защиты, IP |
Масса, кг |
ИО04-
1000-001/10 |
- |
КГ-1000-5 |
1000 |
R7s |
55 |
95/50 |
IP54 |
7 |
ИО04-
1500-003/10 |
- |
КГ-1500 |
1500 |
R7s |
55 |
110/70 |
IP54 |
7 |
ИО04-
2000-004/10 |
- |
КГ-2000-4 |
2000 |
R7s |
60 |
110/40 |
IP54 |
7,5 |
ЖО04
-70-001 |
0.4/0.85* |
ДНаТ |
70 |
Е27 |
55 |
18/30 |
IP54 |
8,2 |
ЖО04
-100-001 |
0.4/0.85* |
ДНаТ |
100 |
Е40 |
55 |
80/40 |
IP54 |
8,4 |
ЖО04
-15 0-001 |
0.4/0.85* |
ДНаТ |
150 |
Е40 |
55 |
90/100 |
IP54 |
9,2 |
ЖО04
-250-002 |
0.4/0.85* |
ДНаТ |
250 |
Е40 |
55 |
110/120 |
IP54 |
13,5 |
ЖО04
-400-001 |
0.4/0.85* |
ДНаТ |
400 |
Е40 |
55 |
90/90 |
IP54 |
16,2 |
РО04
-125-001 |
0.5/0.85* |
ДРИ |
125 |
Е27 |
50 |
120/110 |
IP54 |
8 |
РО04
-250-001 |
0.4/0.85* |
ДРИ |
250 |
Е40 |
50 |
100/100 |
IP54 |
13 |
ГО04
-70-001 |
0.4/0.85* |
ДРИ |
70 |
Е27 |
55 |
80/20 |
IP54 |
8,2 |
ГО04
-150-001 |
0.4/0.85* |
ДРИ |
150 |
R7S |
55 |
90/40 |
IP54 |
9,2 |
ГО04
-250-001 |
0.4/0.85* |
ДРИ** |
250 |
Е40 |
55 |
90/50 |
IP54 |
13,5 |
ГО04
-400-001 |
0.4/0.85* |
ДРИ** |
400 |
Е40 |
55 |
100/90 |
IP54 |
16,2 |
ГО04
-70-005 |
0.4/0.85* |
ДРИ |
70 |
R7S |
75 |
26/26 |
IP54 |
8,2 |
ГО04
-150-005 |
0.4/0.85* |
ДРИ |
150 |
R7S |
80 |
26/26 |
IP54 |
9,2 |

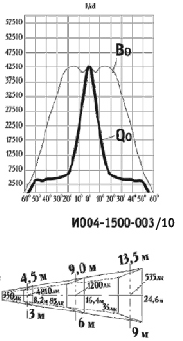

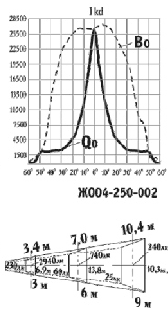

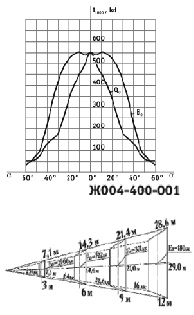

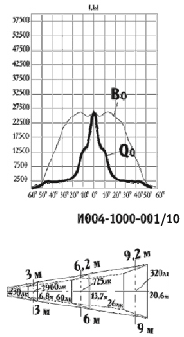

Кривые распределения силы света
|
|
|
