Прожекторы ИО04, ЛО04, ГО04
| Напряжение, В : |
220 +10% |
| Номинальная частота, Гц : |
50 |
| Климатическое исполнение : |
У1,ХЛ1 |

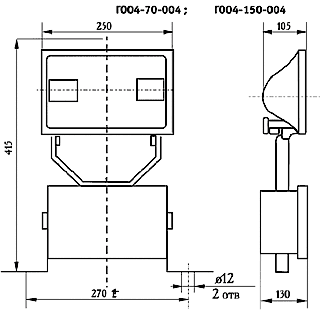

| Габаритные размеры : |
250x105x285/300x130x415 | |
 |
Назначение: Открытые площадки, рекламные щиты, автостоянки, фасады зданий, памятники
Тип источника света: КГ 500 КЛЛ 15 ДРИ 70,150
Конструкция
- Корпус и рамка отлиты под давлением из алюминиевого сплава.
- Отражатель изготовлен из алюминия фирмы "ALanod".
- Литая алюминиевая рамка с силикатным закаленным защитным стеклом крепится к корпусу винтом.
- Уплотнение - прокладка из кремнийорганической резины.
- Степень защиты IP54.
- В ЛО04 патрон Е27, в остальных - под цоколь R7s.
- Корпус и крышка выносного блока ПРА Г004 из стального проката.
- На крышке выносного блока предусмотрены болты для крепления прожектора. В случае расположения прожектора отдельно от блока ПРА, длина провода соединяющего ПРА и прожектор не должна превышать 1 м.
- Климатическое исполнение; У1.
ПРЕИМУЩЕСТВА:
- Прожектор легок и компактен, что позволяет устанавливать его на фасадах и рекламных щитах, не требует сложных конструкций для крепления, удобен в обслуживании.
- Детали прожектора не подвержены коррозии.
- Отражатель устойчив к воздействию окружающей среды, сохраняет светотехнические параметры в процессе эксплуатации.
- Защитное стекло - термостойкое закаленное, выдерживает попадание снега и дождя.
- Высококачественная прокладка обеспечивает степень защиты от воздействия окружающей среды - IP54.
|
Установка и обслуживание
- Прожекторы предназначены для установки на опорную поверхность из сгораемого материала.
- Для технического обслуживания и замены лампы необходимо вывернуть винт, соединяющий корпус и рамку со стеклом. Повернуть рамку на шарнире на 90°. Эта процедура обеспечит свободный доступ к патронам и лампе.
- Для доступа к клеммной колодке с монтажными проводами необходимо снять пластмассовую крышку, закрепленную на корпусе двумя винтами.
- Сборку светильника производить в обратной последовательности.
Технические параметры светильников
| Наименование |
Коэффициент мощности, не менее |
Тип лампы |
Ном.мощность лампы, Вт |
Патрон |
КПД %, не менее |
Угол рассеяния для гориз./верт. плоскости |
Степень защиты, IP |
Масса, кг |
| ИО04-500-002 |
- |
КГ220-500 |
500 |
R7S |
45 |
110/100 |
IP54/IP54 |
2,2 |
| ЛО04-15-001 |
- |
КЛЛ |
15 |
Е27 |
50 |
140/140 |
IP54/IP54 |
2,2 |
| ГО04-70-004 |
0,4/0,85* |
ДРИ |
70 |
R7S |
50 |
115/100 |
IP54/IP54 |
5 |
| ГО04-150-004 |
- |
ДРИ |
150 |
R7S |
50 |
115/95 |
IP54/IP54 |
7 |
Кривые распределения силы света
|
|
|
|
|
