Прожекторы Г001, Ж001
| Напряжение, В : |
220 +10% |
| Номинальная частота, Гц : |
50 |
| Климатическое исполнение : |
У1,ХЛ1 |
| Габаритные размеры : |
303x199x388 | |
 | Назначение: Архитектурное освещение фасадов зданий, сооружений, памятников, автостоянок, строительных площадок, спортивных сооружений, рекламных щитов и т.д.
Тип источника света: ДРИ 35,70,150 ДНаТ 70,150
Конструкция
- Корпус и рамка литые под давлением из алюминиевого сплава.
- Мод. 01 - параболоцилиндрический отражатель изготовлен из алюминия фирмы "ALanod".
- Мод. 02, 04 - круглосимметричный отражатель изготовлен из алюминиего проката электрохимически полированный и анодированный.
- Защитное стекло силикатное закаленное термостойкое.
- Уплотнение - прокладка из кремнийорганической резины.
- Скоба для крепления на опорную поверхность - стальная.
 |
 |
| Рис. 1 |
Рис. 2 |
 |
 |
| Рис. 3 |
Рис. 4 |
ПРЕИМУЩЕСТВА:
- Прожекторы просты и удобны в монтаже и обслуживании.
- Прожекторы не подвержены коррозии.
- Отражатель устойчив к воздействию окружающей среды, сохраняет светотехнические параметры в процессе эксплуатации.
- Защитное стекло безосколочное, выдерживает попадание снега и дождя.
- Удобный доступ к клеммной колодке.
|
Установка и обслуживание
- Прожекторы рекомендуется устанавливать на опорную поверхность как из несгораемого, так и сгораемого материала.
- Для технического обслуживания и замены комплектующих деталей необходимо открыть замки, соединяющие корпус и раму со стеклом. Повернуть рамку на 90°, откроется доступ к лампе. Для доступа к элементам ПРА необходимо отвернуть два винта, крепящих отражатель, и аккуратно его снять.
- Для доступа к клеммной колодке с монтажными проводами необходимо вывернуть два винта, соединяющие пластмассовую крышку с корпусом и снять крышку.
- Сборку прожектора производить в обратной последовательности.
Технические параметры светильников
|
|
|
| Наимен. |
Коэфф.
мощности,
не менее |
Тип лампы |
Ном.
мощность
лампы, Вт |
Патрон |
КПД %,
не менее |
Угол
рассеяния
для
гориз./верт.
плоскости |
Степень
защиты, IP |
Масса, кг |
|
ГО01
-35-04 |
0,85 |
ДРИ |
35 |
G12 |
руется |
14/14 |
IP65 |
5 |
|
ГО01-
70-04 |
0,85 |
ДРИ |
70 |
G12 |
60 |
16/16 |
IP65 |
5,5 |
|
ГО01-
150-04 |
0,85 |
ДРИ |
150 |
G12 |
руется |
12.дек |
IP65 |
6 |
|
ГО01-
70-01 |
0,85 |
ДРИ |
70 |
Rx7S |
60 |
110/116 |
IP65 |
5 |
|
ГО01-
150-01 |
0,85 |
ДРИ |
150 |
Rx7S |
60 |
126/114 |
IP65 |
6 |
|
ГО01-
70-02 |
0,85 |
ДРИ |
70 |
Rx7S |
60 |
40/40 |
IP65 |
5,5 |
|
ГО01-
150-02 |
0,85 |
ДРИ |
150 |
Rx7S |
60 |
50/50 |
IP65 |
6 |
|
ЖО01-
70-01 |
0,85 |
ДНаТ |
70 |
Rx7S |
60 |
114/114 |
IP65 |
5,5 |
|
ЖО01-
150-01 |
0,85 |
ДНаТ |
150 |
Rx7S |
60 |
118/114 |
IP65 |
6 |
|
ЖО01-
70-02 |
0,85 |
ДНаТ |
70 |
Rx7S |
60 |
68/68 |
IP65 |
5,5 |
|
ЖО01-
150-02 |
0,85 |
ДНаТ |
150 |
Rx7S |
60 |
70/70 |
IP65 |
6 |

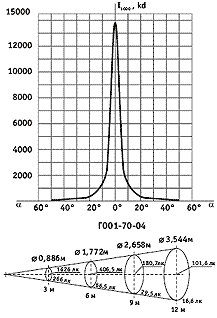

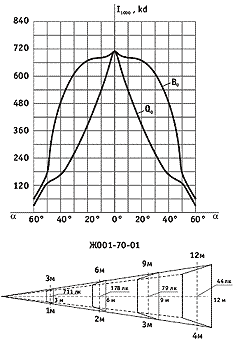

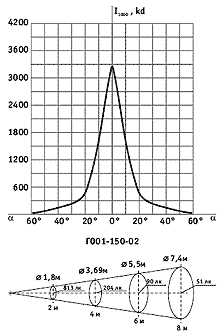

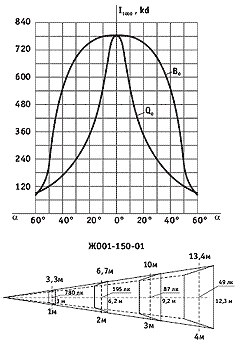

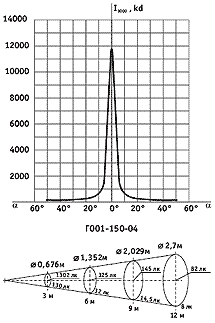

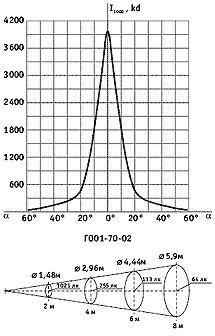

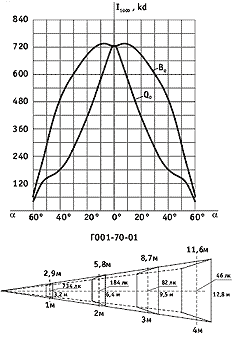

Кривые распределения силы света
|
|
|
|
