| Главная > Каталог продукции > ООО «БЛ ТРЕЙД» (продукция торговых марок GALAD и OPORA ENGINEERING) > Прожекторы > Прожектор «Марс-2» ГО37, ЖО37 |
Прожектор «Марс-2» ГО37, ЖО37
| Напряжение, В : |
220 +/-10% |
| Номинальная частота, Гц : |
50 |
| Климатическое исполнение : |
У1,ХЛ1 |

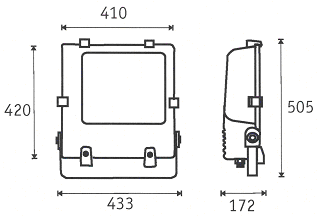

| Габаритные размеры : |
433х420х172 | |
 |
Назначение: Предназначены для архитектурного освещения фасадов зданий сооружений, памятников, автостоянок, строительных площадок, спортивных сооружений и рекламных щитов.
Тип источника света: ДРИ 250 и 400 Вт. ДНаТ 250 и 400 Вт
Конструкция
- Корпус изготовлен из литого под давлением алюминия и окрашен полиэфирной порошковой краской.
- Отражатели: круглосимметричный (мод. 01) изготовлен аз алюминия высокой чистоты, электрохимически полирован и анодирован. Параболоцилиндрический (мод. 02) и кососвет (мод. 03)изготовлены из светотехнического алюминия фирмы «ALANOD».
- Защитное стекло силикатное закалённое.
- Скоба крепления стальная, окрашена полиэфирной порошковой краской и имеет специальную шкалу для точной установки.
- Степень защиты IP65.
 |
 |
| Рис. 1 |
Рис. 2 |
|
|
| Рис. 3 |
Рис. 4 |
ПРЕИМУЩЕСТВА:
- Прожекторы вандалопрочны и не подвержены коррозии.
- Отражатели устойчивы к коррозии и сохраняют светотехнические параметры в течение всего срока эксплуатации.
- Защитное стекло безосколочное, выдерживает падение снега и дождя.
- Унифицированный корпус предназначен для установки одного из трех типов отражателей.
|
Установка и обслуживание
- Прожектор устанавливается при помощи специальной скобы имеющей 3 отверстия. Может устанавливаться непосредственно на освещаемом объекте или на специальной конструкции в зависимости от проекта.
- Для замены лампы и технического обслуживания прожектора необходимо открыть четыре замка и на шарнирах открыть защитное стекло, получим доступ к лампе, элементам ПРА и клеммным колодкам с монтажными проводами.
- Сборку прожектора производить в обратной последовательности.
Технические параметры светильников
| Наименование |
Коэффициент мощности, не менее |
Тип лампы |
Ном.мощность лампы, Вт |
Патрон |
КПД %, не менее |
Угол рассеяния для гориз./верт. плоскости |
Степень защиты, IP |
Масса, кг |
| ГО37-250-01 |
0,85 |
ДРИ |
250 |
Fc2 |
60 |
20/20 |
IP65 |
9 |
| ГО37-250-02 |
0,85 |
ДРИ |
250 |
E40 |
60 |
56/58 |
IP65 |
9,0 |
| ГО37-250-03 |
0,85 |
ДРИ |
250 |
E40 |
60 |
130/110 |
IP65 |
9,0 |
| ГО37-400-02 |
0,85 |
ДРИ |
400 |
E40 |
60 |
58/54 |
IP65 |
9,5 |
| ГО37-400-03 |
0,85 |
ДРИ |
400 |
E40 |
60 |
120/100 |
IP65 |
9,5 |
| ЖО37-250-01 |
0,85 |
ДНаТ |
250 |
Fc2 |
60 |
22/22 |
IP65 |
9,0 |
| ЖО37-250-02 |
0,85 |
ДНаТ |
250 |
E40 |
60 |
54/56 |
IP65 |
9,0 |
| ЖО37-250-03 |
0,85 |
ДНаТ |
250 |
E40 |
60 |
120/105 |
IP65 |
9,0 |
| ЖО37-400-02 |
0,85 |
ДНаТ |
400 |
E40 |
60 |
54/54 |
IP65 |
9,5 |
| ЖО37-400-03 |
0,85 |
ДНаТ |
400 |
E40 |
60 |
130/110 |
IP65 |
9,5 |
Кривые распределения силы света
|
|
|
|
|
