Светильник парковый ЖТУ07, ГТУ07, РТУ07
| Напряжение, В : |
220 +10% |
| Номинальная частота, Гц : |
50 |
| Климатическое исполнение : |
У1,ХЛ1 |
| Габаритные размеры : |
D168x500(1000) | |
 |
Назначение: Функционально-декоративное освещение скверов, парков и бульваров, выставочных павильонов.
Тип источника света: ДНаТ 70,100 ДРИ 70,100 ДРЛ 80,125
Конструкция
- Корпус - цельнометаллическая труба.
- Защитное стекло из светостабилизированного поликарбоната.
- ПРА и патрон установлены на стальной панели.
- Мод.001,002,005,006 - прозрачное защитное стекло.
- Мод.003,004,007,008 - молочно-белое защитное стекло.
- Мод.001,002,003,004 - без закладного элемента.
- Мод.005,006,007,008 - с закладным элементом.
- Степень защиты светильника IP53.
- Климатическое исполнение: У1,ХЛ1.
ПРЕИМУЩЕСТВА:
- Светильник прост и удобен в обслуживании.
- Оригинальный дизайн светильника позволяет использовать его для ландшафтного освещения. Светильник вандалоустойчив.
- Защитное стекло ударопрочно и устойчиво к воздействию ультрафиолета.
|
Установка и обслуживание

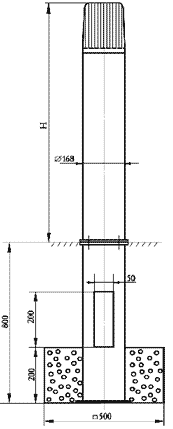

- Установка светильников может осуществляться двумя способами:
- 1.Фланцевое крепление к горизонтальной бетонной площадке с использованием четырех залитых в бетон шпилек.
- 2.Фланцевое крепление болтами и гайками М12 к пластине подземной части светильника.
- Для замены лампы светильника необходимо вывернуть винты, соединяющие рассеиватель с корпусом, и снять рассеиватель. Это обеспечит свободный доступ к лампе с патроном.
- Для технического обслуживания светильников необходимо вывернуть винты, соединяющие корпус светильника и панель с комплектующими изделиями. Затем вынуть панель из корпуса. Эта обеспечит свободный доступ к дросселю, ИЗУ, конденсаторам, клеммным колодкам с монтажными проводами.
- Сборку светильника производить в обратной последовательности.
Технические параметры светильников
| Наименование |
Коэффициент мощности, не менее |
Тип лампы |
Ном.
мощность лампы, Вт |
Патрон |
КПД %, не менее |
Тип кривой силы света |
Габаритные размеры |
Степень защиты, IP |
Масса, кг |
|
ЖТУ07-70-001,
003,005,007 |
0,85 |
ДНаТ |
70 |
Е27 |
60 |
круглосимметр. синусная/синусная |
168x500 |
IP53 |
12 |
|
ЖТУ07-70-002,
004,006,008 |
0,85 |
ДНаТ |
70 |
Е27 |
60 |
круглосимметр. синусная/синусная |
168x1000 |
IP53 |
24 |
|
ЖТУ07-100-001,
003,005,007 |
0,85 |
ДНаТ |
100 |
Е40 |
60 |
круглосимметр. синусная/синусная |
168x500 |
IP53 |
12,5 |
|
ЖТУ07-100-002,
004,006,008 |
0,85 |
ДНаТ |
100 |
Е40 |
60 |
круглосимметр. синусная/синусная |
168x1000 |
IP53 |
25 |
|
ГТУ07-70-001,
003,005,007 |
0,85 |
ДРИ |
70 |
Е27 |
60 |
круглосимметр. синусная/синусная |
168x500 |
IP53 |
12 |
|
ГТУ07-70-002,
004,006,008 |
0,85 |
ДРИ |
70 |
Е27 |
60 |
круглосимметр. синусная/синусная |
168x1000 |
IP53 |
24 |
|
ГТУ07-100-001,
003,005,007 |
0,85 |
ДРИ |
100 |
Е27 |
60 |
круглосимметр. синусная/синусная |
168x500 |
IP53 |
12,5 |
|
ГТУ07-100-002,
004,006,008 |
0,85 |
ДРИ |
100 |
Е27 |
60 |
круглосимметр. синусная/синусная |
168x1000 |
IP53 |
25 |
|
РТУ07-80-001,
003,005,007 |
0,85 |
ДРЛ |
80 |
Е27 |
60 |
круглосимметр. синусная/синусная |
168x500 |
IP53 |
11,8 |
|
РТУ07-80-002,
004,006,008 |
0,85 |
ДРЛ |
80 |
Е27 |
60 |
круглосимметр. синусная/синусная |
168x1000 |
IP53 |
23,6 |
|
РТУ07-125-001,
003,005,007 |
0,85 |
ДРЛ |
125 |
Е27 |
60 |
круглосимметр. синусная/синусная |
168x500IP53 |
12 |
|
|
РТУ07-125-002,
004,006,008 |
0,85 |
ДРЛ |
125 |
Е27 |
60 |
круглосимметр. синусная/синусная |
168x1000 |
IP53 |
24 |
|
