| Главная > Каталог продукции > ООО «БЛ ТРЕЙД» (продукция торговых марок GALAD и OPORA ENGINEERING) > Садово-парковые светильники > Светильник парковый «Маячок» ЖТУ05, ЛТУ05 |
Светильник парковый «Маячок» ЖТУ05, ЛТУ05
| Напряжение, В : |
220 +10% |
| Номинальная частота, Гц : |
50 |
| Климатическое исполнение : |
У1,ХЛ1 |
| Габаритные размеры : |
295x160x1100 | |
 |
Назначение: Функционально-декоративное освещение скверов, парков и бульваров.
Тип источника света: ДНаТ 50 КЛЛ 11,15,20
Конструкция
- Осветительный комплекс ЖТУ05 состоит из вертикального корпуса-стойки, изготовленного из стали, на котором установлены два светильника "Маячок".
- Основание светильника литое из алюминия.
- Крышка из ударопрочной светостабилизированной пластмассы.
- Отражатель алюминиевый альзакированный.
- Защитное стекло из светостабилизированного поликарбоната.
- Уплотняющая прокладка из кремнийорганической резины.
- Степень защиты IP53.
- Климатическое исполнение: У1,ХЛ1.
 |
|

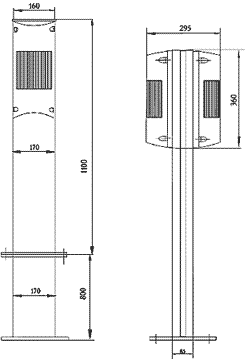

| Рис. 1 |
|
 |
|
| Рис.2 |
|
ПРЕИМУЩЕСТВА:
- Светильник прост и удобен в обслуживании.
- Светильник вандалоустойчив. Защитное стекло ударопрочно и устойчиво к воздействию ультрафиолета.
|
Установка и обслуживание
- Установка светильников может осуществляться двумя способами:
- 1. Фланцевое крепление к горизонтальной бетонной площадке с использованием четырех залитых в бетон шпилек.
- 2. Фланцевое крепление болтами и гайками М12 к пластине подземной части светильника.
- Для технического обслуживания светильников и замены комплектующих деталей необходимо вывернуть винты, соединяющие крышку с рассеивателем и корпусом. Рассеиватель примет вертикальное положение. Это обеспечит свободный доступ к лампе с патроном, ИЗУ, конденсатору, клеммным колодкам с монтажными проводами.
- Сборку светильника производить в обратной последовательности.
Технические параметры светильников
| Наименование |
Коэффициент мощности, не менее |
Тип лампы |
Ном.
мощность лампы, Вт |
Патрон |
КПД %, не менее |
Тип кривой силы света |
Габаритные размеры |
Степень защиты, IP |
Масса, кг |
|
ЖТУ
05-2x50-001 |
0,85 |
ДНаТ |
2x50 |
Е27 |
60 |
спец. |
x1100 |
IP53 |
16 |
|
ЛТУ
05-2x11-001 |
0,85 |
КЛЛ |
2x11 |
Е27 |
60 |
спец. |
x1100 |
IP53 |
16 |
|
ЛТУ
05-2x15-001 |
0,85 |
КЛЛ |
2x15 |
Е27 |
60 |
спец. |
x1100 |
IP53 |
16 |
|
ЛТУ
05-2x20-001 |
0,85 |
КЛЛ |
2x20 |
Е27 |
60 |
спец. |
x1100 |
IP53 |
16 |
|
Кривые распределения силы света
|
|
