Светильник торшерный ЖТУ10, ГТУ10, РТУ10
| Напряжение, В : |
220 +10% |
| Номинальная частота, Гц : |
50 |
| Климатическое исполнение : |
У1,ХЛ1 |
| Габаритные размеры : |
| |
 |
Назначение: Функционально-декоративное освещение скверов, парков, бульваров, территорий микрорайонов.
Тип источника света: ДНаТ 70,100,150 ДРЛ 80,125 ДРИ 70,100,150
Конструкция
- Основание из ударопрочной пластмассы.
- Крышка штампованная из алюминиевого проката.
- Защитное стекло из светостабилизированного поликарбоната.
- Мод. 001 - молочно-белое.
- Мод. 002 - прозрачное.
- В светильниках с прозрачным защитным стеклом установлена светоперераспределяющая решетка.
- Патрон и ПРА установлен на панели.
- Степень защиты светильника IPЗЗ.
- Климатическое исполнение: У1,ХЛ1.
 |
 |

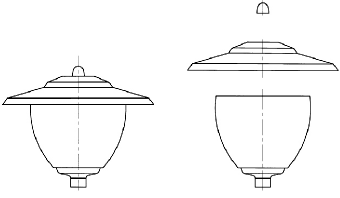

| Рис. 1 |
Рис. 2 |
|
|
|
|
ПРЕИМУЩЕСТВА:
- Светильник прост и удобен в обслуживании.Светильник вандалоустойчив.
- Защитное стекло ударопрочно и устойчиво к воздействию ультрафиолета.
- Светоперераспределяющая решетка сохраняет светотехнические параметры в процессе эксплуатации.
- Светильник можно устанавливать на кронштейнах на стенах зданий.
- Декоративная верхняя крышка предохраняет окружающую среду от загрязнения "световым мусором".
|
Установка и обслуживание
- Светильники рекомендуется устанавливать на вертикальную трубу диаметром 60 мм. Рекомендуемая высота установки 3-5 м.
- Для технического обслуживания светильников необходимо вывернуть стопорный винт из пластмассового основания. Повернуть рассеиватель против часовой стрелки и снять его. Эта процедура обеспечит свободный доступ к панели с комплектующими изделиями (дросселю, ИЗУ, конденсатору, монтажным проводам с клеммной колодкой).
- Сборку светильника производить в обратной последовательности.
Технические параметры светильников
| Наименование |
Коэффициент мощности, не менее |
Тип лампы |
Ном.мощность лампы, Вт |
Патрон |
КПД %, не менее |
Макс. коэфф. использования по освещенности |
Тип кривой силы света |
Степень защиты, IP |
Масса, кг |
| ЖТУ10-70-001 |
0,85 |
ДНаТ |
70 |
Е27 |
60 |
0,4/0,12 |
круглосим.равно-мерная/синусная |
IP33 |
5,2 |
| ЖТУ10-70-002 |
0,85 |
ДНаТ |
70 |
Е27 |
65 |
0,4 |
круглосим. синусная/синусная |
IP33 |
5,8 |
| ЖТУ10-100-001 |
0,85 |
ДНаТ |
100 |
Е40 |
60 |
0,4/0,12 |
круглосим.равно-мерная/синусная |
IP33 |
5,9 |
| ЖТУ10-100-002 |
0,85 |
ДНаТ |
100 |
Е40 |
65 |
0,4 |
круглосим. синусная/синусная |
IP33 |
6,3 |
| ЖТУ10-150-001 |
0,85 |
ДНаТ |
150 |
Е40 |
60 |
0,4/0,12 |
круглосим.равно-мерная/синусная |
IP33 |
6,3 |
| ЖТУ10-150-002 |
0,85 |
ДНаТ |
150 |
Е40 |
65 |
0,4 |
круглосим. синусная/синусная |
IP33 |
6,9 |
| ГТУ10-70-001 |
0,85 |
ДРИ |
70 |
Е27 |
60 |
0,45/0,15 |
круглосим.равно-мерная/синусная |
IP33 |
5,2 |
| ГТУ10-70-002 |
0,85 |
ДРИ |
70 |
Е27 |
65 |
0,43 |
круглосим. синусная/синусная |
IP33 |
5,8 |
| ГТУ10-100-001 |
0,85 |
ДРИ |
100 |
Е27 |
60 |
0,45/0,15 |
круглосим.равно-мерная/синусная |
IP33 |
5,9 |
| ГТУ10-100-002 |
0,85 |
ДРИ |
100 |
Е27 |
65 |
0,43 |
круглосим. синусная/синусная |
IP33 |
6,3 |
| ГТУ10-150-001 |
0,85 |
ДРИ |
150 |
Е27 |
60 |
0,45/0,15 |
круглосим.равно-мерная/синусная |
IP33 |
6,3 |
| ГТУ10-150-002 |
0,85 |
ДРИ |
150 |
Е27 |
65 |
0,43 |
круглосим. синусная/синусная |
IP33 |
6,9 |
| РТУ10-80-001 |
0,85 |
ДРЛ |
80 |
Е27 |
60 |
0,5/0,14 |
круглосим.равно-мерная/синусная |
IP33 |
5,1 |
| РТУ10-80-002 |
0,85 |
ДРЛ |
80 |
Е27 |
65 |
0,6/0,16 |
круглосим.равно-мерная/синусная |
IP33 |
5,7 |
| РТУ10-125-001 |
0,85 |
ДРЛ |
125 |
Е27 |
60 |
0,5/0,14 |
круглосим.равно-мерная/синусная |
IP33 |
5,2 |
| РТУ10-125-002 |
0,85 |
ДРЛ |
125 |
Е27 |
65 |
0,6/0,16 |
круглосим.равно-мерная/синусная |
IP33 |
5,8 |
Кривые распределения силы света
|
