Светильник торшерный ЖТУ08, ГТУ08, РТУ08, НТУ08
| Напряжение, В : |
220 +10% |
| Номинальная частота, Гц : |
50 |
| Климатическое исполнение : |
У1,ХЛ1 |

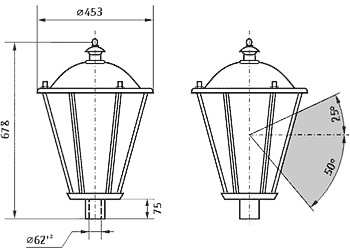

| Габаритные размеры : |
| |
 |
Назначение: Функционально-декоративное освещение скверов, парков, бульваров, территорий микрорайонов, фасадов зданий, архитектурных памятников.
Тип источника света: ДНаТ 70,100,150,250 ДРЛ 125,250 ДРИ 70,100,150,250
Конструкция
- Стальной корпус и алюминиевая крышка штампованные.
- Защитное стекло из светостабилизированного полиметилметакрилата.
- Патрон установлен на скобе панели.
- Степень защиты светильника IP23.
- Климатическое исполнение: У1,ХЛ1.
 |
 |
| Рис. 1 |
Рис. 2 |
|
|
|
|
ПРЕИМУЩЕСТВА:
Светильник прост и удобен в обслуживании.
Защитное стекло не подвержено воздействию ультрафиолета.
Светильник в стиле "ретро", что позволяет использовать его при освещении различных объектов старинной постройки
|
Установка и обслуживание
- Рекомендуемая высота установки светильников от З до 5 м.
- Для технического обслуживания светильника необходимо вывернуть специальные винты, соединяющие верхнюю крышку и корпус снять крышку, это обеспечит доступ к патрону. Вывернуть на несколько витков два винта, соединяющие панель с комплектующими изделиями и корпус. Снять панель с корпуса, при этом обеспечится доступ к патрону с лампой, дросселю, ИЗУ, конденсаторам, клеммной колодке с монтажными проводами.
- Сборку светильника производить в обратной последовательности
Технические параметры светильников
| Наименование |
Коэффициент мощности, не менее |
Тип лампы |
Ном.мощность лампы, Вт |
Патрон |
КПД %, не менее |
Макс. коэфф. использования по освещенности |
Тип кривой силы света |
Степень защиты, IP |
Масса, кг |
| ЖТУ08-70-001 |
0,85 |
ДНаТ |
70 |
Е27 |
55 |
0,32/0,16 |
круглосим. синусная/ синусная |
IP23 |
7,5 |
| ЖТУ08-100-001 |
0,85 |
ДНаТ |
100 |
Е40 |
55 |
0,32/0,16 |
круглосим. синусная/ синусная |
IP23 |
8,3 |
| ЖТУ08-150-001 |
0,85 |
ДНаТ |
150 |
Е40 |
55 |
0,32/0,16 |
круглосим. синусная/ синусная |
IP23 |
8,6 |
| ЖТУ08-250-001 |
0,85 |
ДНаТ |
250 |
Е40 |
55 |
0,32/0,14 |
круглосим. синусная/ синусная |
IP23 |
8,6 |
| РТУ08-125-001 |
0,85 |
ДРЛ |
125 |
Е27 |
55 |
0,28/0,14 |
круглосим. синусная/ синусная |
IP23 |
7,4 |
| РТУ08-250-001 |
0,85 |
ДРЛ |
250 |
Е40 |
55 |
0,28/0,14 |
круглосим. синусная/ синусная |
IP23 |
8,8 |
| РТУ08-80-001 |
0,85 |
ДРЛ |
80 |
Е27 |
55 |
0,28/0,14 |
круглосим. синусная/ синусная |
IP23 |
7,1 |
| ГТУ08-70-001 |
0,85 |
ДРИ |
70 |
Е27 |
55 |
0,32/0,16 |
круглосим. синусная/ синусная |
IP23 |
7,5 |
| ГТУ08-100-001 |
0,85 |
ДРИ |
100 |
Е27 |
55 |
0,32/0,16 |
круглосим. синусная/ синусная |
IP23 |
8,3 |
| ГТУ08-150-001 |
0,85 |
ДРИ |
150 |
Е27 |
55 |
0,32/0,16 |
круглосим. синусная/ синусная |
IP23 |
8,6 |
| ГТУ08-250-001 |
0,85 |
ДРИ |
250 |
Е40 |
55 |
0,32/0,14 |
круглосим. синусная/ синусная |
IP23 |
8,6 |
Кривые распределения силы света
|
