Светильник подвесной ЖСУ19, РСУ19
| Напряжение, В : |
220 +10% |
| Номинальная частота, Гц : |
50 |
| Климатическое исполнение : |
У1,ХЛ1 |
| Габаритные размеры : |
D665x665 | |
 | Назначение: Улицы, дороги, площади с высокой и средней интенсивностью движения транспорта.
Тип источника света: ДНаТ 150,250; ДРЛ 125,250; ДРИ 150,250; ЛОН 300
Конструкция
- Кольцо из алюминиевого литья.
- Корпус из алюминия.
- Отражатель изготовлен методом глубокой вытяжки из алюминиевого проката и альзакирован.
- Защитное стекло из светостабилизированного полиметилметакрилата.
- ПРА установлен на стальной пластине.
- Уплотняющая прокладка из войлока.
- Степень защиты светильника IP54.
- Климатическое исполнение: У1,ХЛ1.
 |
 |
| Рис. 1 |
Рис. 2 |
 |
 |
| Рис. 3 |
Рис. 4 |
ПРЕИМУЩЕСТВА:
- Светильник имеет оригинальную декоративную форму.
- Светильник не подвержен коррозии.
- Защитное стекло не подвержено воздействию ультрафиолета.
- Светильник прост и удобен в эксплуатации.
- ПРА крепится на отдельной панели, что позволяет легко и быстро его заменять.
- Отражатель легко откидывается без применения инструментов.
|
Установка и обслуживание
- Рекомендуемая высота установки светильников 6-12 м.
- Для замены лампы необходимо открыть 3 замка, соединяющие защитное стекло с алюминиевым кольцом, защитное стекло примет вертикальное положение. Заменить лампу.
- Для технического осмотра светильника и монтажа комплектующих деталей необходимо открыть стекло, как указано выше, и вывернуть три специальных винта, соединяющие отражатель с алюминиевым кольцом. Отражатель примет вертикальное положение, что обеспечит свободный доступ к дросселю, ИЗУ, конденсатору.
- Сборку светильника производить в обратной последовательности.
Технические параметры светильников
| Наименование |
Коэффициент мощности, не менее |
Тип лампы |
Ном.мощность лампы, Вт |
Патрон |
КПД %, не менее |
Макс. коэфф. использования по освещенности |
Тип кривой силы света |
Степень защиты, IP |
Масса, кг |
| ЖСУ19-250-001 |
0,85 |
ДНаТ |
250 |
Е40 |
72 |
RS=0.45 KS=0.27 |
широкая боковая |
IP53 |
15,5 |
| ЖСУ19-400-001 |
0,85 |
ДНаТ |
400 |
Е40 |
72 |
RS=0.47 KS=0.25 |
широкая боковая |
IP53 |
17,5 |
| РСУ19-250-001 |
0,85 |
ДРЛ |
250 |
Е40 |
67 |
RS=0.44 KS=0.23 |
широкая боковая |
IP53 |
15 |
| РСУ19-400-001 |
0,85 |
ДРЛ |
400 |
Е40 |
65 |
RS=0.38 KS=0.28 |
широкая боковая |
IP53 |
17 |
| ГСУ19-250-001 |
0,85 |
ДРИ |
250 |
Е40 |
75 |
RS=0.45 KS=0.27 |
широкая боковая |
IP53 |
15,5 |
| ГСУ19-400-001 |
0,85 |
ДРИ |
400 |
Е40 |
75 |
RS=0.47 KS=0.25 |
широкая боковая |
IP53 |
17,5 |

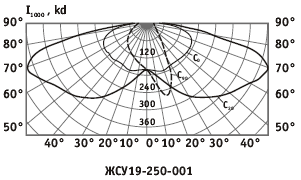

Кривые распределения силы света
|
|
|
|
|
